ขั้นตอนการปฏิบัติงาน

รายละเอียดของกระบวนการและขั้นตอนการปฏิบัติงาน ระบบโสตทัศนูปกรณ์ ห้องปฏิบัติการชีววิทยา 1–4 อาคารศูนย์เครื่องมือวิทยาศาสตร์และเทคโนโลยี 7

ขั้นตอนที่ 1 : การตรวจสอบตารางการใช้ห้องปฏิบัติการ

ช่างเทคนิคดำเนินการตรวจสอบตารางการใช้ห้องปฏิบัติการเรียนการสอน ซึ่งจัดส่งโดยศูนย์เครื่องมือวิทยาศาสตร์และเทคโนโลยี (ศคว.) ผ่านระบบหนังสือสารบรรณอิเล็กทรอนิกส์ (DOM) และบันทึกขอความอนุเคราะห์จัดส่งช่างเทคนิคเข้าควบคุมและดูแลระบบกล้องวงจรปิด (CCTV) ประจำห้องปฏิบัติการ โดยช่างเทคนิคสามารถเข้าตรวจสอบรายละเอียด วัน เวลา รายวิชา และห้องปฏิบัติการที่จัดเรียนการสอนได้ตามช่องทางดังกล่าว ดังแสดงในรูป

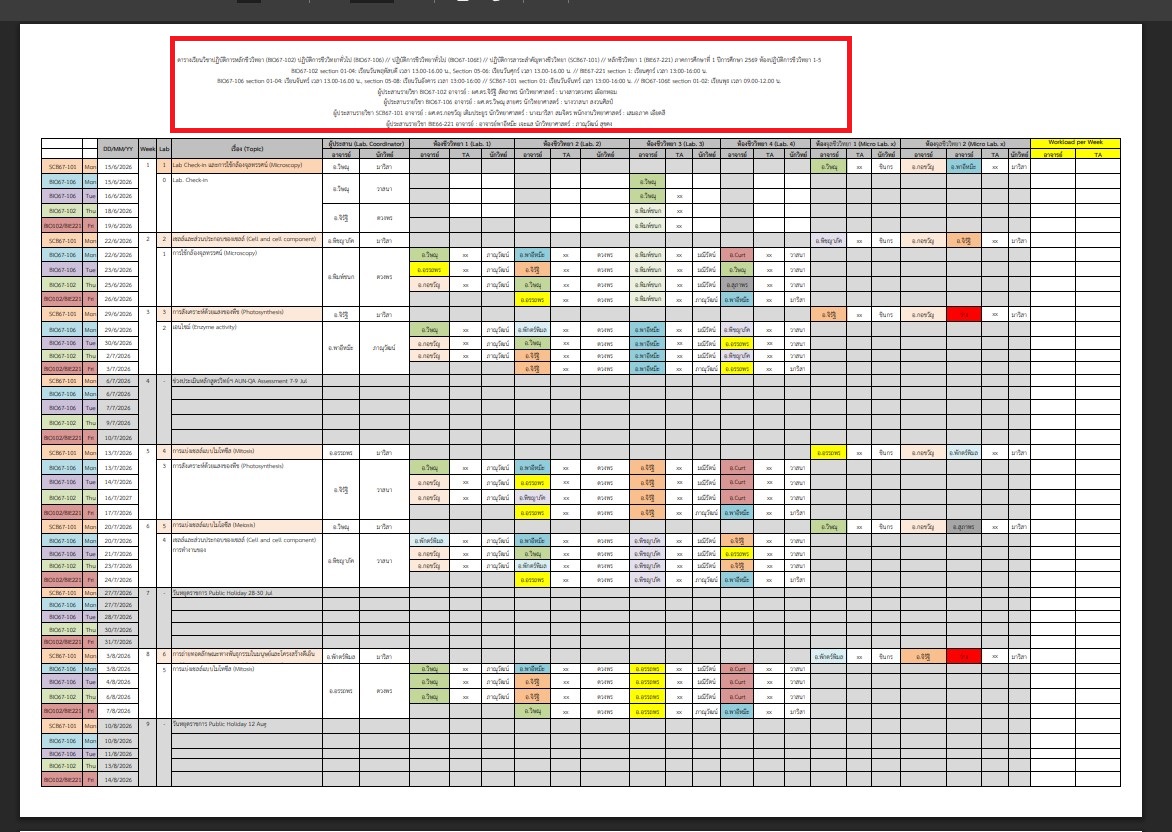

รูปที่ 1 : ตัวอย่างตารางการใช้ห้องปฏิบัติการชีววิทยา 1–4 และบันทึกข้อความจากระบบ DOM

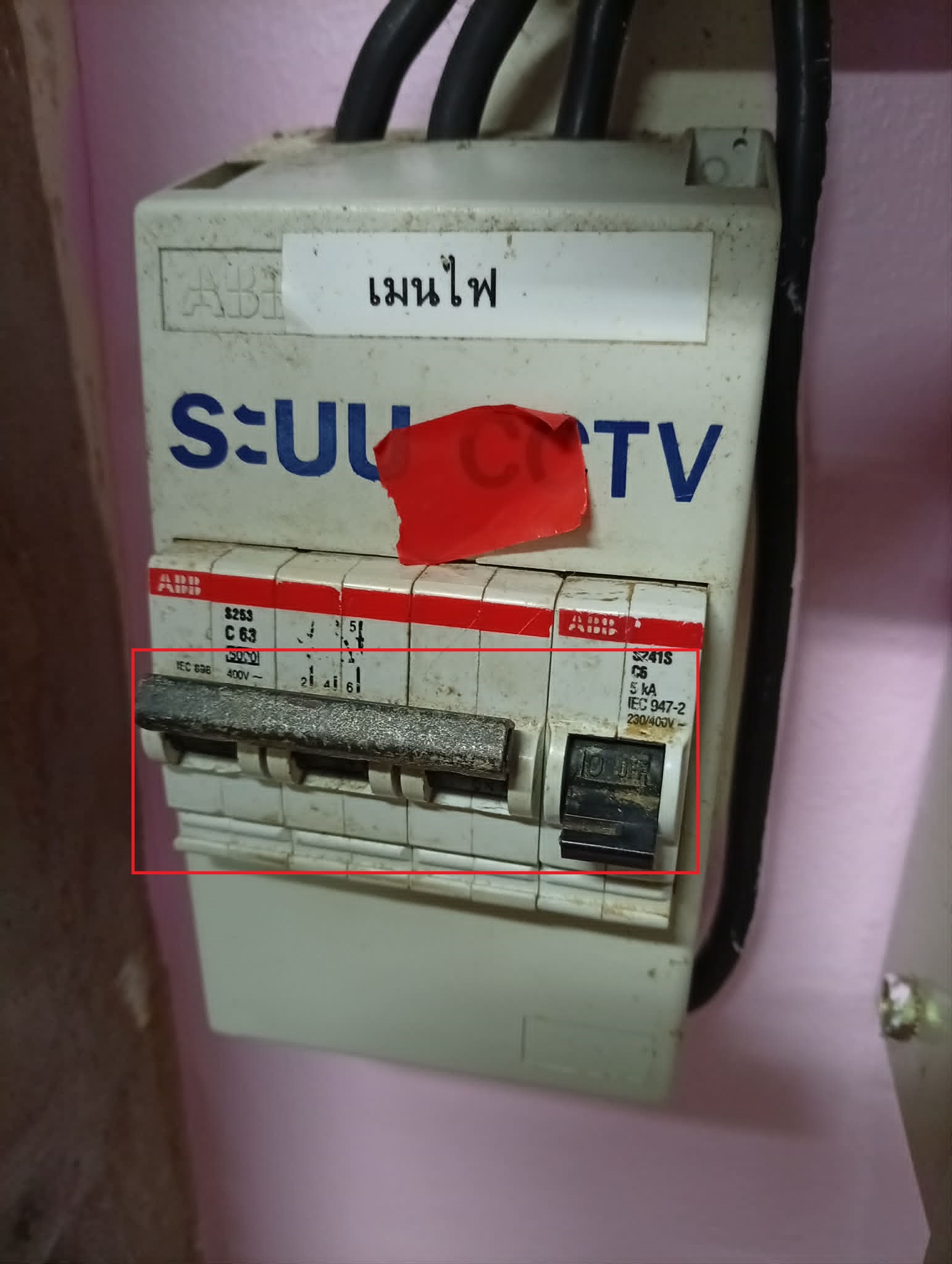

ขั้นตอนที่ 2 : การเปิดเมนไฟเบรกเกอร์จ่ายกระแสไฟฟ้าเข้าสู่ระบบ

ดำเนินการเปิดเมนไฟเบรกเกอร์แบบ 3 เฟส (3-Phase Circuit Breaker) ซึ่งติดตั้งอยู่ภายในห้องเตรียม 3 โดยการสับยกคันโยกเบรกเกอร์ขึ้นเพื่อจ่ายกระแสไฟฟ้าเข้าสู่ระบบโสตทัศนูปกรณ์ เมื่อยกเบรกเกอร์ขึ้นเรียบร้อยแล้ว ระบบจะส่งสัญญาณเสียงเตือน “ปี๊ด” จำนวน 1 ครั้ง แสดงว่าระบบไฟฟ้ารับกระแสไฟเข้าสู่ระบบและพร้อมสำหรับการใช้งาน ดังแสดงในรูป

รูปที่ 2 : ตำแหน่งและการเปิดเมนไฟเบรกเกอร์ 3 เฟส ณ ห้องเตรียม 3

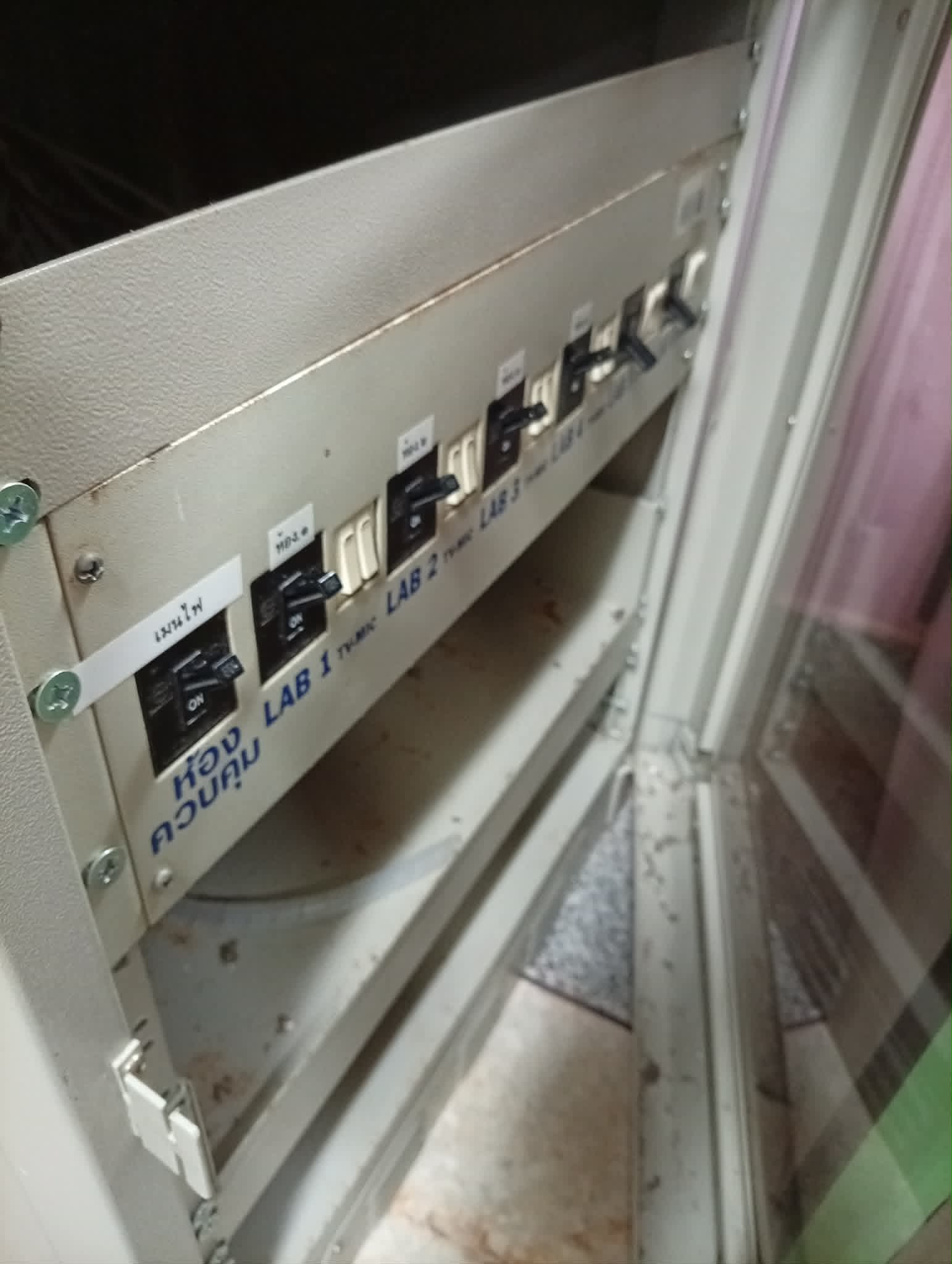

ขั้นตอนที่ 3 : การเปิดเมนไฟย่อยและสวิตช์ประจำห้องปฏิบัติการ

ดำเนินการเปิดเมนไฟย่อยและสวิตช์จ่ายไฟประจำห้องปฏิบัติการทุกห้อง ซึ่งติดตั้งอยู่บริเวณแผงควบคุมด้านขวามือของโต๊ะควบคุมระบบหลัก เพื่อกระจายกระแสไฟฟ้าไปยังอุปกรณ์โสตทัศนูปกรณ์และระบบแสงสว่างในแต่ละจุดให้พร้อมสำหรับการใช้งานในลำดับถัดไป ดังแสดงในรูป

รูปที่ 3 : ตำแหน่งแผงเมนไฟย่อยและสวิตช์ควบคุมระบบบริเวณขวามือของโต๊ะควบคุม

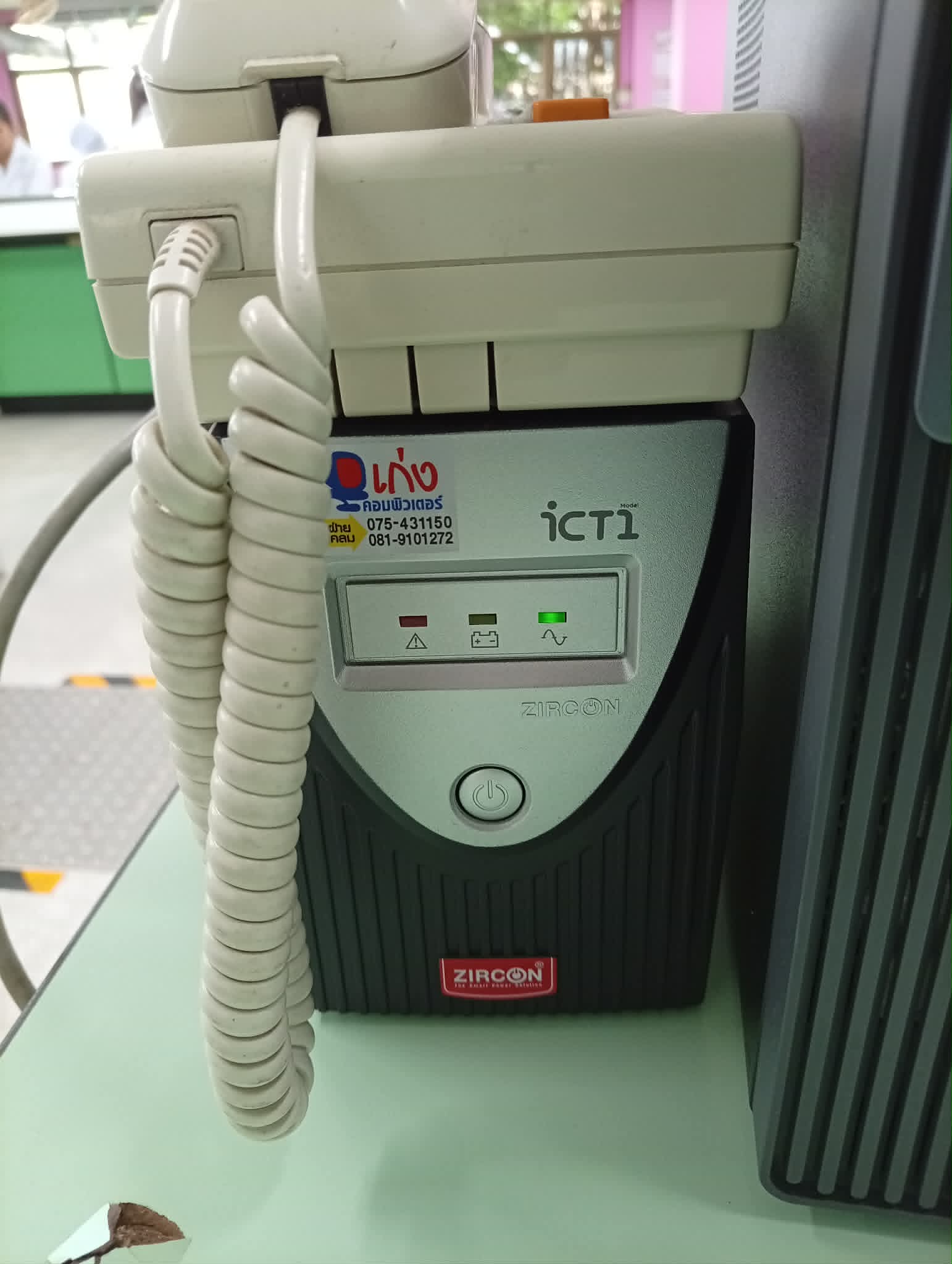

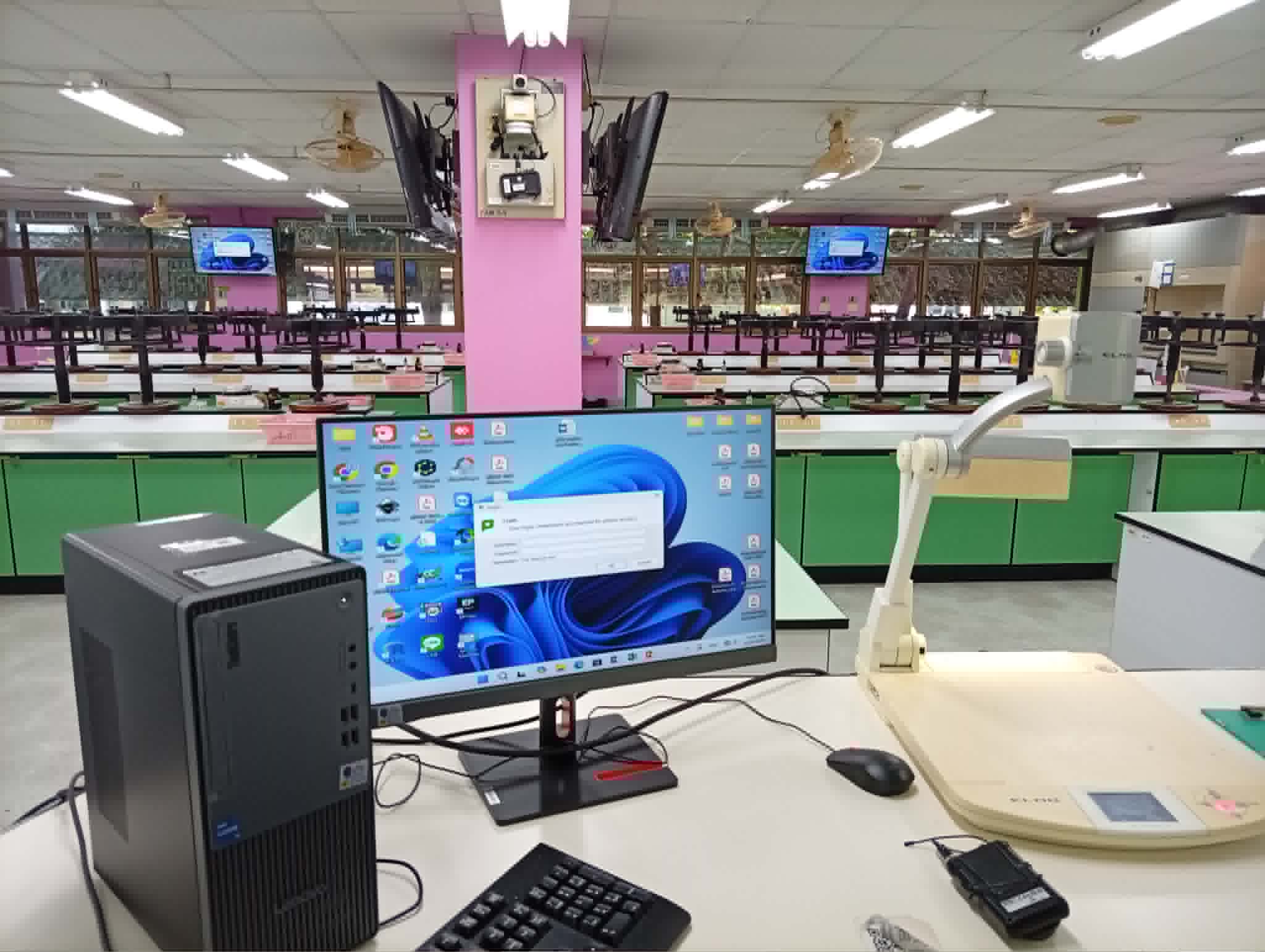

ขั้นตอนที่ 4 : การเปิดเครื่องสำรองไฟ (UPS) คอมพิวเตอร์ และเครื่องฉายภาพ 3 มิติ สำหรับระบบถ่ายทอดสัญญาณ

ดำเนินการเปิดเครื่องสำรองไฟ (UPS) เครื่องคอมพิวเตอร์แม่ข่าย และเครื่องฉายภาพ 3 มิติ (Visualizer) ซึ่งตั้งอยู่ภายในห้องปฏิบัติการชีววิทยา 3 เพื่อเตรียมพร้อมสำหรับการถ่ายทอดสัญญาณภาพและเสียงผ่านระบบกล้องวงจรปิด (CCTV) ไปยังห้องปฏิบัติการอื่นๆ ที่ต้องการเปิดใช้งานสื่อการเรียนการสอนร่วมกัน ดังแสดงในรูป

รูปที่ 4 : ตำแหน่งการเปิดอุปกรณ์ UPS คอมพิวเตอร์ และเครื่องฉายภาพ 3 มิติ ณ ห้องปฏิบัติการชีววิทยา 3

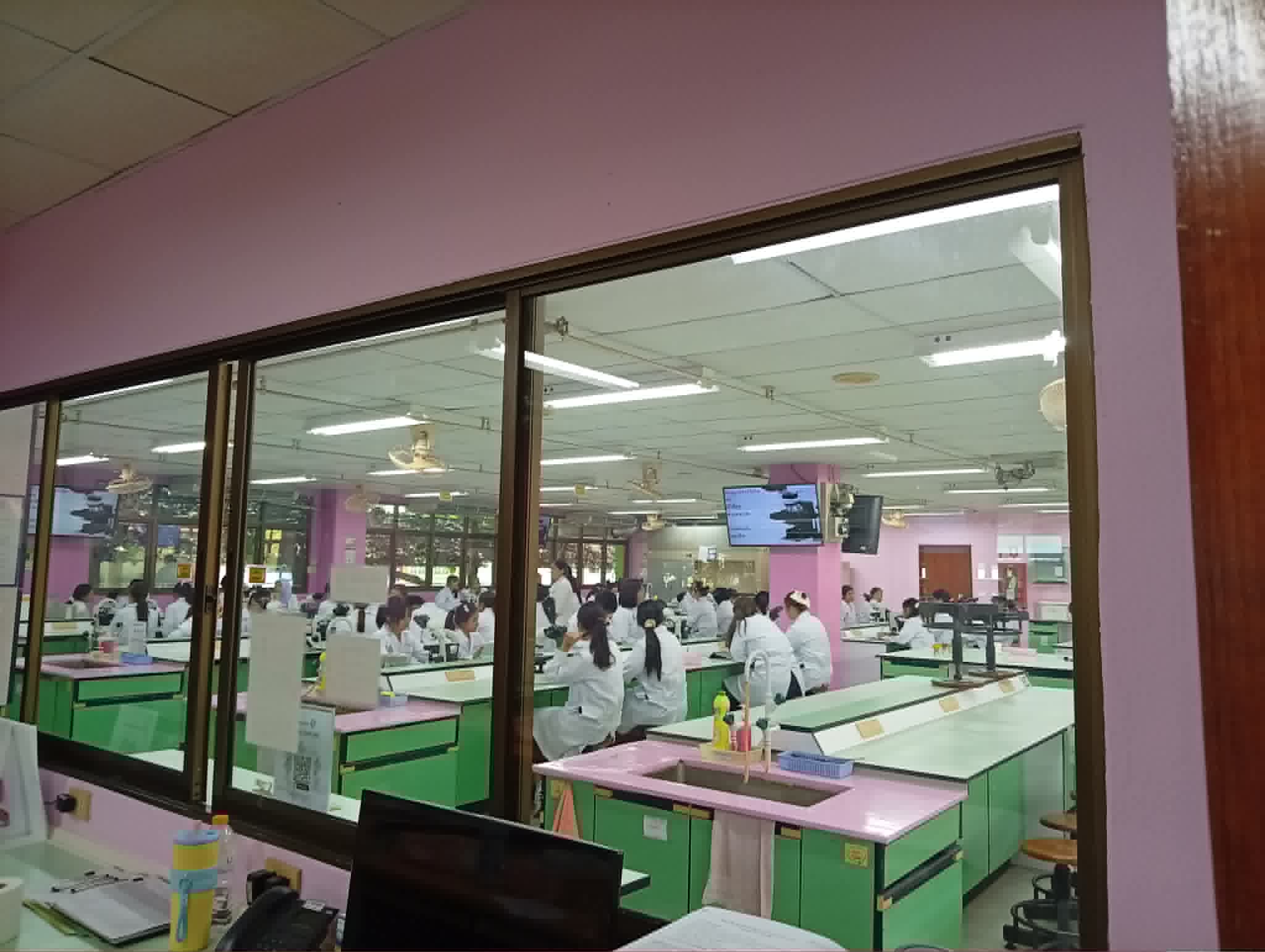

ขั้นตอนที่ 5 : การเปิดเครื่องรับโทรทัศน์ประจำห้องปฏิบัติการทั้ง 4 ห้อง

ดำเนินการเปิดเครื่องรับโทรทัศน์ (TV Display) ประจำห้องปฏิบัติการชีววิทยา 1, 2, 3 และ 4 โดยใช้รีโมทคอนโทรลสั่งเปิดระบบทีวีทุกเครื่องภายในห้องปฏิบัติการ เพื่อเตรียมพร้อมในการแสดงผลภาพการสอน สื่อมัลติมีเดีย หรือสัญญาณภาพจากระบบกล้องวงจรปิด (CCTV) ที่ถ่ายทอดมาจากห้องปฏิบัติการหลัก ดังแสดงในรูป

รูปที่ 5 : การสั่งเปิดเครื่องรับโทรทัศน์ด้วยรีโมทคอนโทรลในห้องปฏิบัติการชีววิทยา 1–4

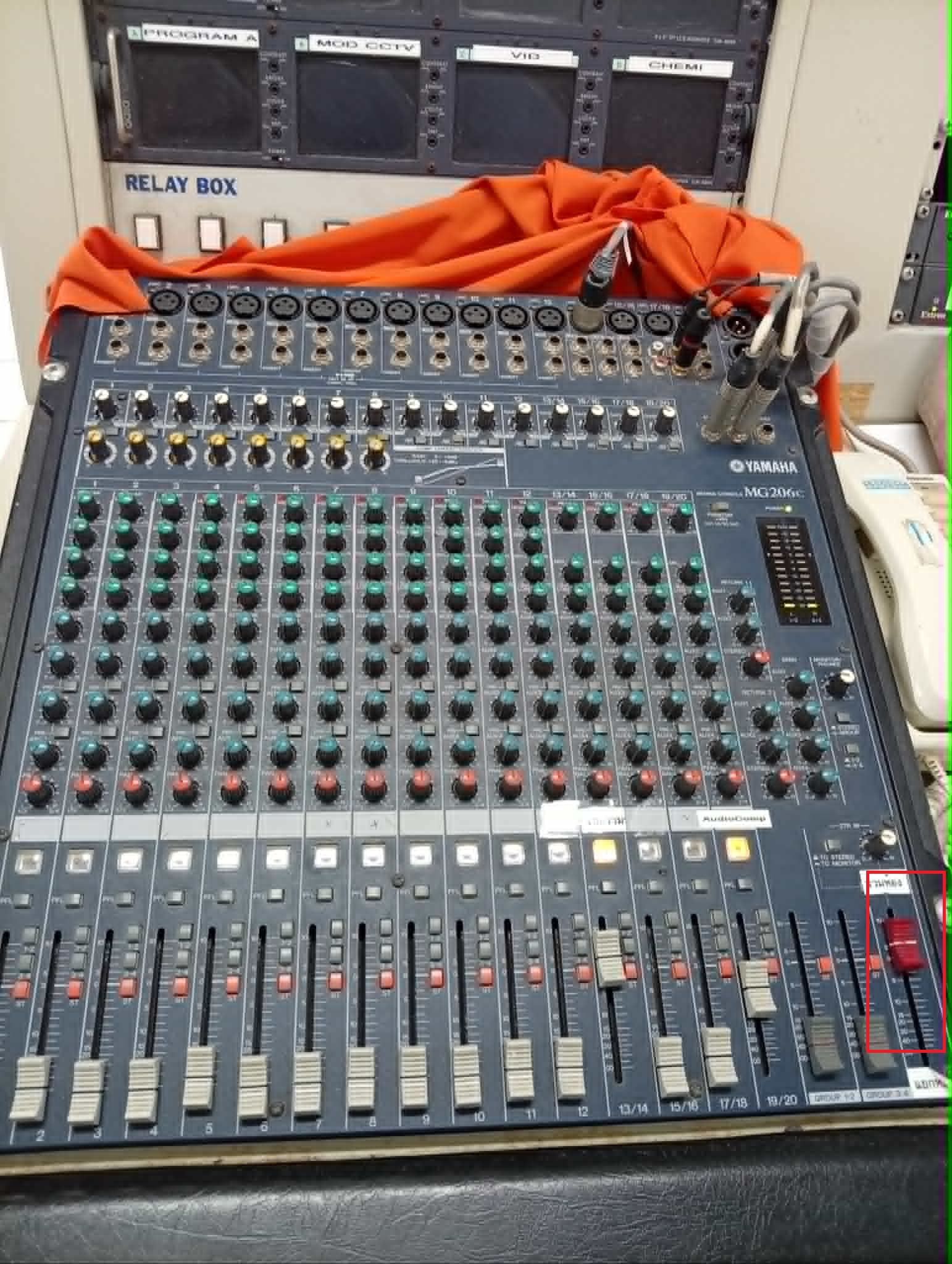

ขั้นตอนที่ 6 : การตั้งค่าสไลด์มิกเซอร์สำหรับการรวมสัญญาณเสียงทั้ง 4 ห้อง

ในกรณีที่ต้องการรวมสัญญาณเสียงกระจายพร้อมกันทั้ง 4 ห้องปฏิบัติการ ให้ทำการปรับตั้งค่าบนเครื่องผสมสัญญาณเสียง (Audio Mixer) โดยการดันสไลด์เฟดเดอร์ (Fader Slider) ของช่องสัญญาณเสียงที่เกี่ยวข้องขึ้นไปอยู่ที่ตำแหน่งกึ่งกลาง หรือระดับ 0 dB (Nominal Level) เพื่อให้ระดับสัญญาณเสียงถูกส่งออกไปยังทุกห้องอย่างสมดุลและชัดเจน ดังแสดงในรูป

รูปที่ 6 : การปรับสไลด์เฟดเดอร์บนเครื่องมิกเซอร์ไปที่ตำแหน่งกึ่งกลาง (0 dB) สำหรับการรวมสัญญาณเสียง

ขั้นตอนที่ 7 : การตั้งค่าสไลด์มิกเซอร์สำหรับการแยกสัญญาณเสียงแบบอิสระ

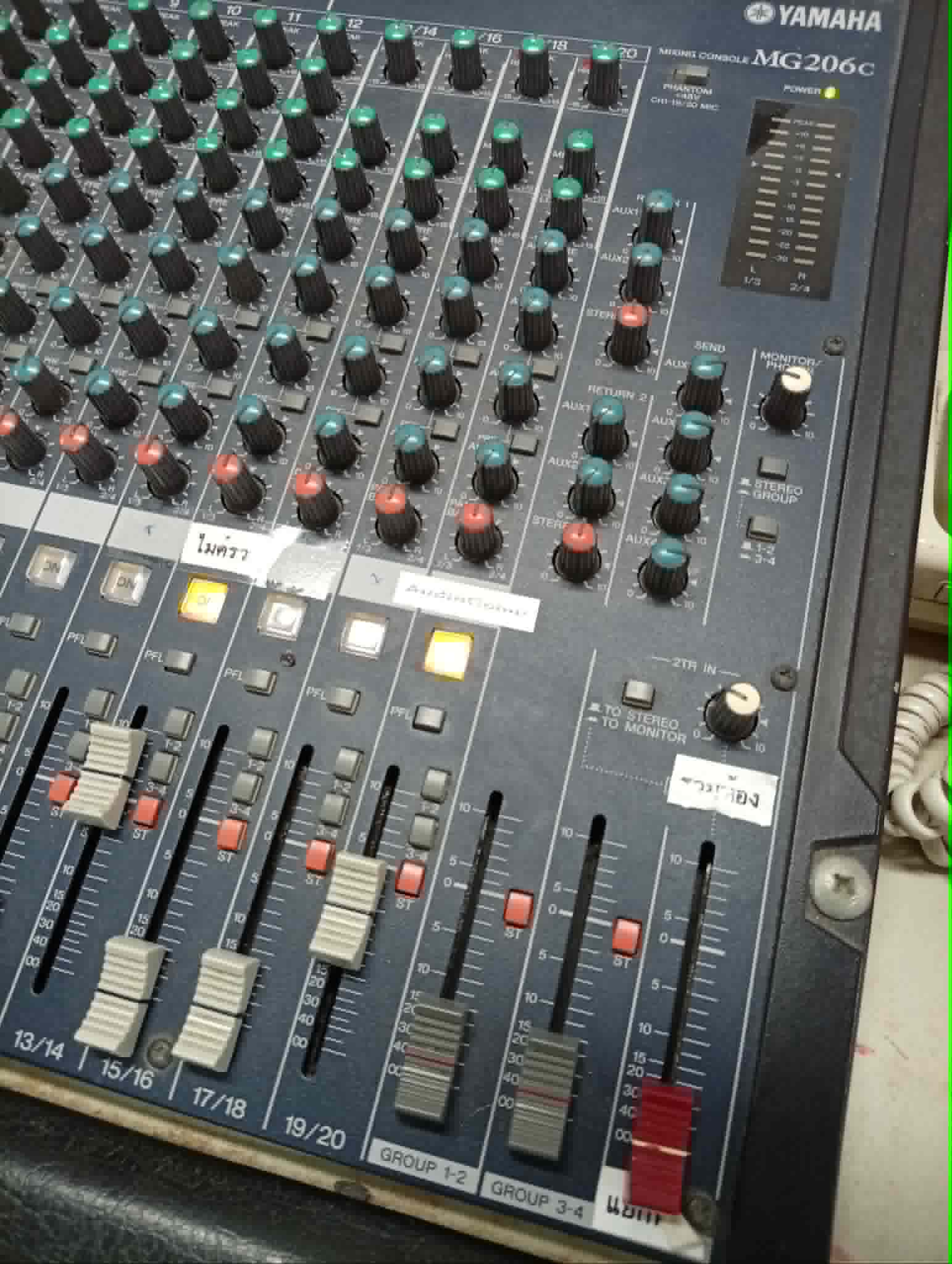

ในกรณีที่ต้องการแยกใช้งานระบบเสียงแบบอิสระในแต่ละห้องปฏิบัติการ (ไม่ต้องการรวมสัญญาณเสียงส่งไปยังห้องอื่น) ให้ทำการดึงสไลด์เฟดเดอร์ (Fader Slider) ของช่องสัญญาณเสียงรวม (Master/Bus) บนเครื่องผสมสัญญาณเสียง (Audio Mixer) ลงมาที่ตำแหน่งล่างสุด (-∞ dB / Mute) เพื่อตัดการเชื่อมโยงสัญญาณเสียงระหว่างห้อง และให้แต่ละห้องใช้ระบบเสียงเฉพาะภายในห้องของตนเอง ดังแสดงในรูป

รูปที่ 7 : การดึงสไลด์เฟดเดอร์ลงสุดบนเครื่องมิกเซอร์เพื่อแยกสัญญาณเสียงแบบอิสระ

ขั้นตอนที่ 8 : การเลือกโหมดการแสดงผลภาพ (รวมภาพ / แยกภาพ)

8.1 การรวมสัญญาณภาพ (Combined Display) : ในกรณีที่ต้องการถ่ายทอดสัญญาณภาพจากห้องหลักไปยังทุกห้องปฏิบัติการ ให้กดปุ่ม SOURCE หมายเลข 2 บนแผงสวิตช์ควบคุมซึ่งติดตั้งไว้ภายในแต่ละห้อง สัญญาณภาพจากห้องหลักจะถูกส่งไปแสดงผลบนจอทีวีของทุกห้องพร้อมกัน ดังแสดงในรูปที่ 8.1

8.2 การแยกสัญญาณภาพ (Independent Display) : ในกรณีที่ต้องการใช้งานสื่อการสอนหรือแสดงผลภาพแยกอิสระในแต่ละห้องปฏิบัติการ ให้กดปุ่ม SOURCE หมายเลข 1 บนแผงสวิตช์ควบคุมประจำห้องนั้นๆ เพื่อตัดการรับสัญญาณภาพรวมและเปลี่ยนมารับสัญญาณภาพเฉพาะภายในห้องตนเอง ดังแสดงในรูปที่ 8.2

รูปที่ 8 : การกดปุ่ม SOURCE หมายเลข 1 สำหรับโหมดการแยกสัญญาณภาพ

ขั้นตอนที่ 9 : แนวทางการจัดการกรณีระบบขัดข้องและการแจ้งประสานงานช่างเทคนิค

หากพบปัญหาอุปกรณ์โสตทัศนูปกรณ์ชำรุด ระบบไฟฟ้า/สัญญาณภาพและเสียงขัดข้อง หรือระบบไม่สามารถทำงานตามขั้นตอนปกติได้ ให้หยุดการปรับแต่งอุปกรณ์ชั่วคราว และดำเนินการแจ้งช่างเทคนิคผู้ดูแลระบบโสตทัศนูปกรณ์เข้าทำการตรวจสอบและแก้ไขปัญหาทันที ผ่านช่องทางการติดต่อดังต่อไปนี้

📌 ช่องทางการติดต่อช่างเทคนิคผู้ดูแลระบบโสตทัศนูปกรณ์: • โทรศัพท์ภายใน : หมายเลข 73314 • โทรศัพท์เคลื่อนที่ : หมายเลข 083-0851066
