ผังงานและขั้นตอนการปฏิบัติงาน

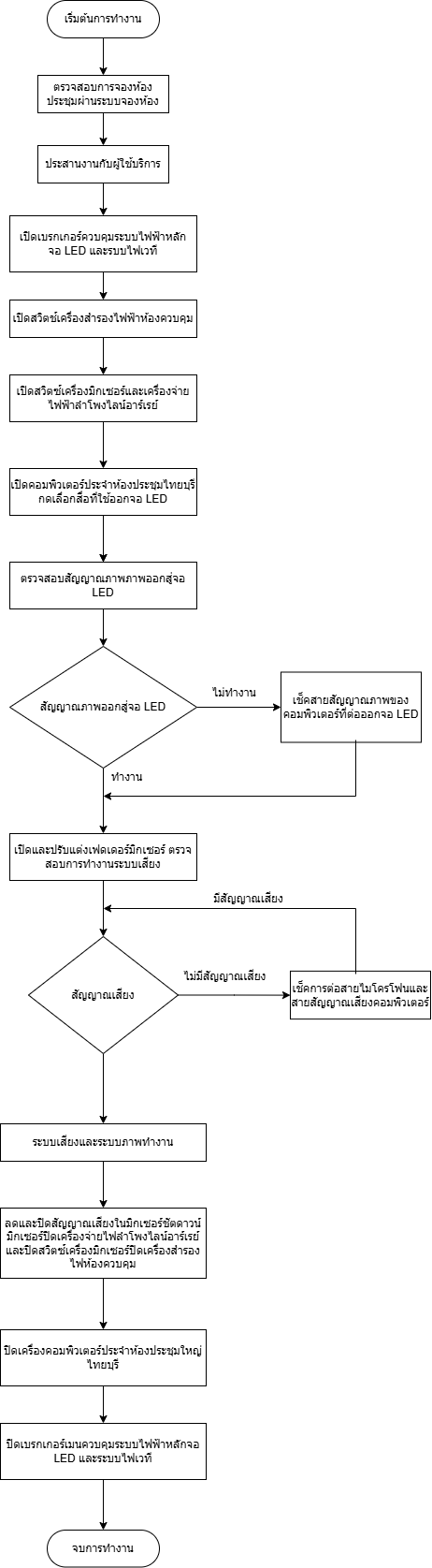

ผังงานการใช้งานระบบภาพและเสียงห้องประชุมใหญ่ไทยบุรี





























































































ขั้นตอนการปฏิบัติงาน

                    1. ตรวจสอบการจองห้องประชุมผ่านระบบจองห้อง https://ces.wu.ac.th/roombook/

                    2.ติดต่อประสานงานผู้ใช้บริการจองห้องประชุม สอบถามความต้องการใช้เช่น ไมค์โครโฟน การบันทึกภาพและเสียง

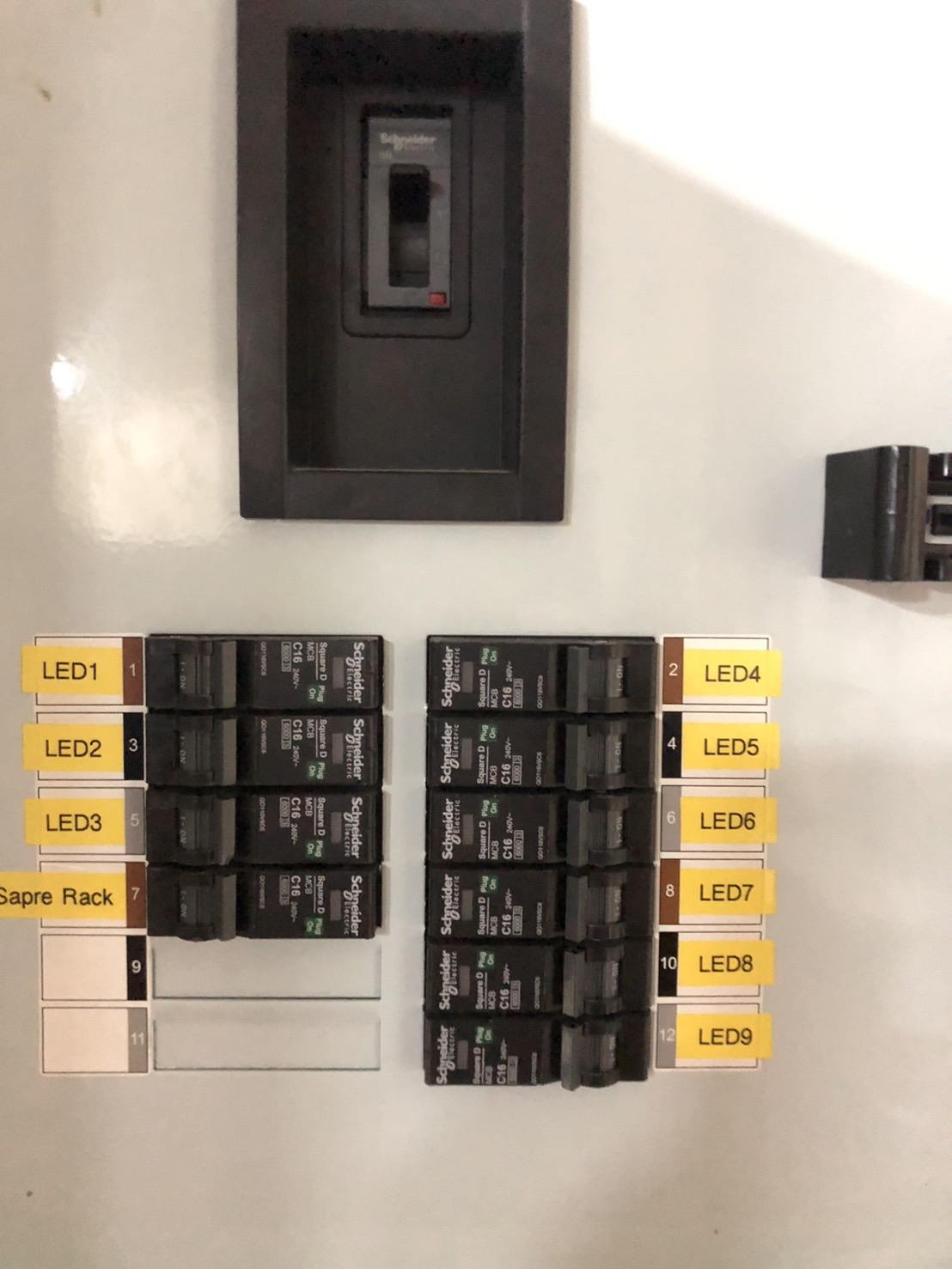

                    3.เปิดสวิตช์เบรกเกอร์เมนควบคุมระบบไฟฟ้าหลักจอ LED ไปยังตำแหน่ง ON

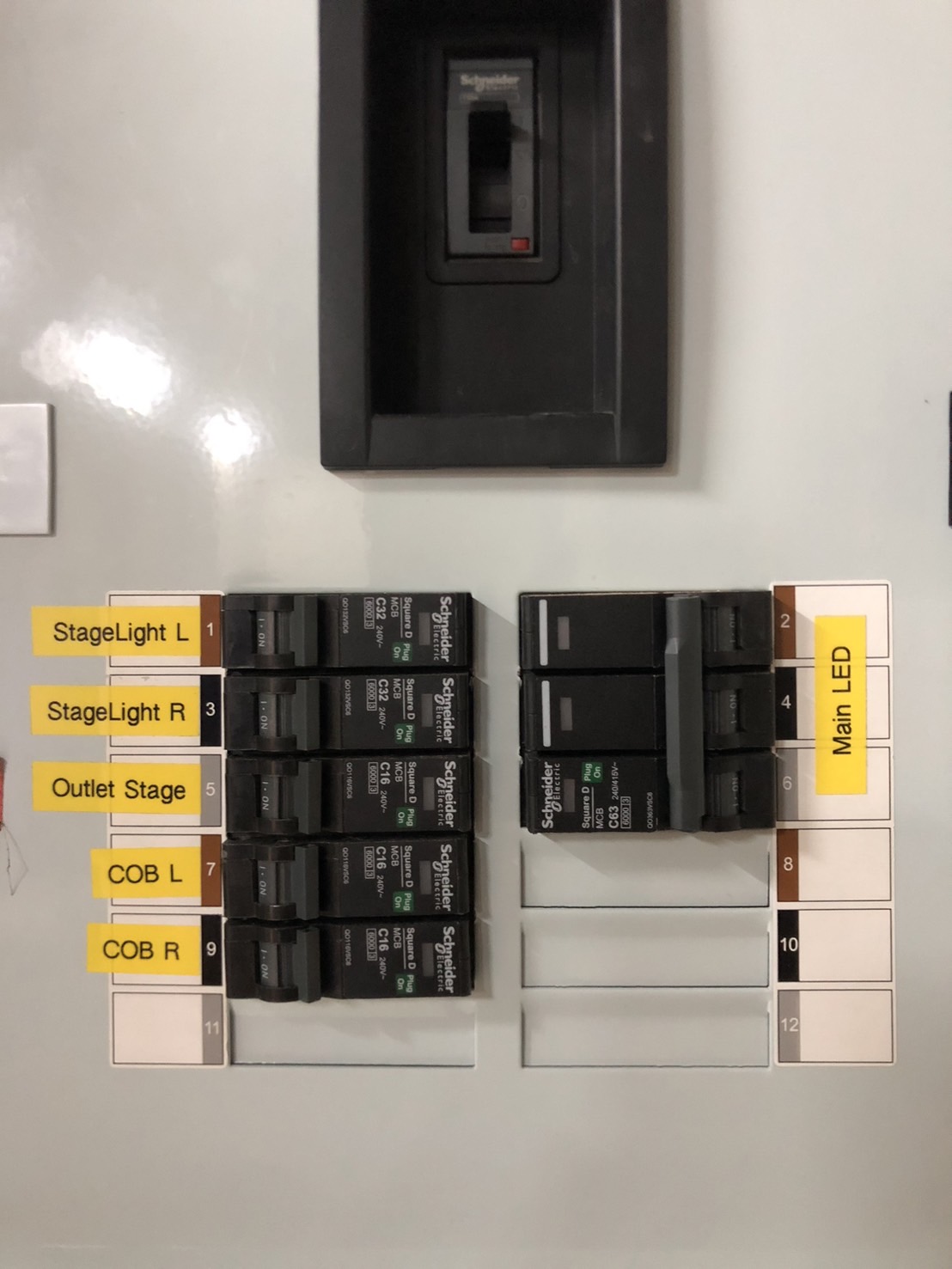

                        4. เปิดสวิตช์เบรกเกอร์เมนควบคุมระบบไฟฟ้าหลักระบบไฟเวที ไปยังตำแหน่ง ON

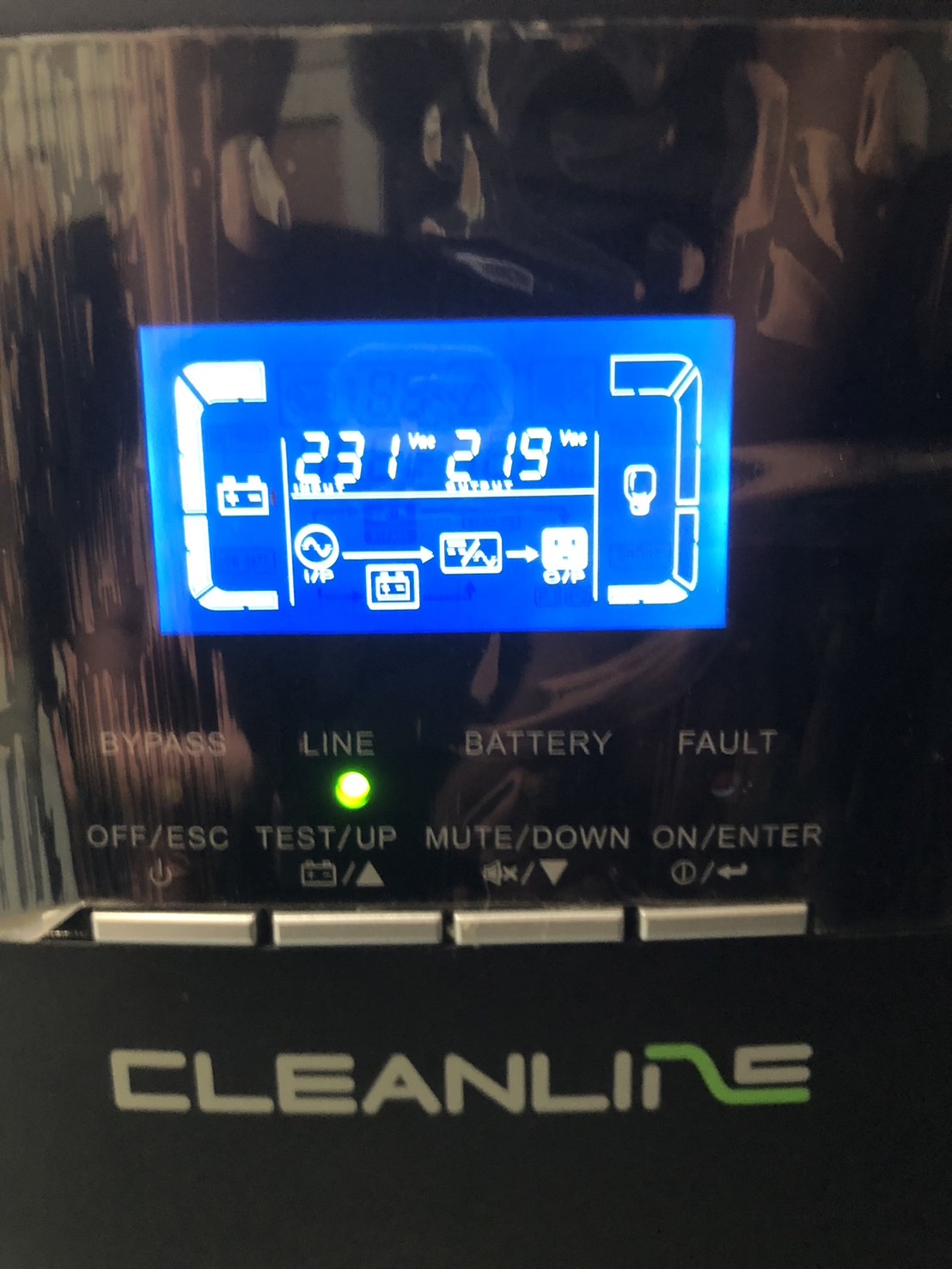

                       5.เปิดสวิตช์เครื่องสำรองไฟห้องควบคุม  กดปุ่ม ON ค้างไว้เมื่อได้ยินสัญญาณเสียงหยุดกดปุ่ม

                       6.เปิดสวิตซ์เครื่องมิกเซอร์ midas m32live ด้านหลังเครื่องไปยังตำแหน่ง ON

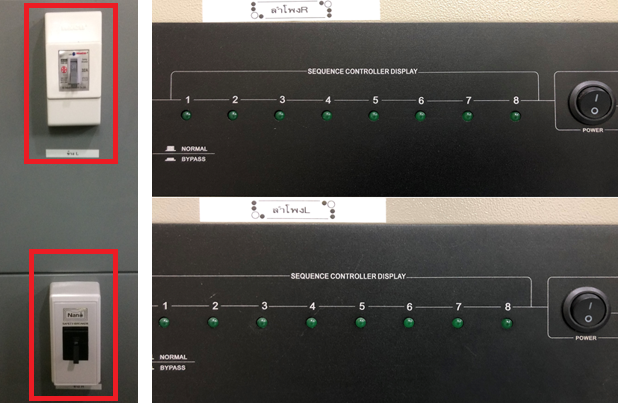

                       7.เปิดสวิตซ์เครื่องจ่ายระบบไฟฟ้าลำโพงไลน์อาร์เรย์รอสัญญาณไฟแสดงสถานะติดครบทุกดวง

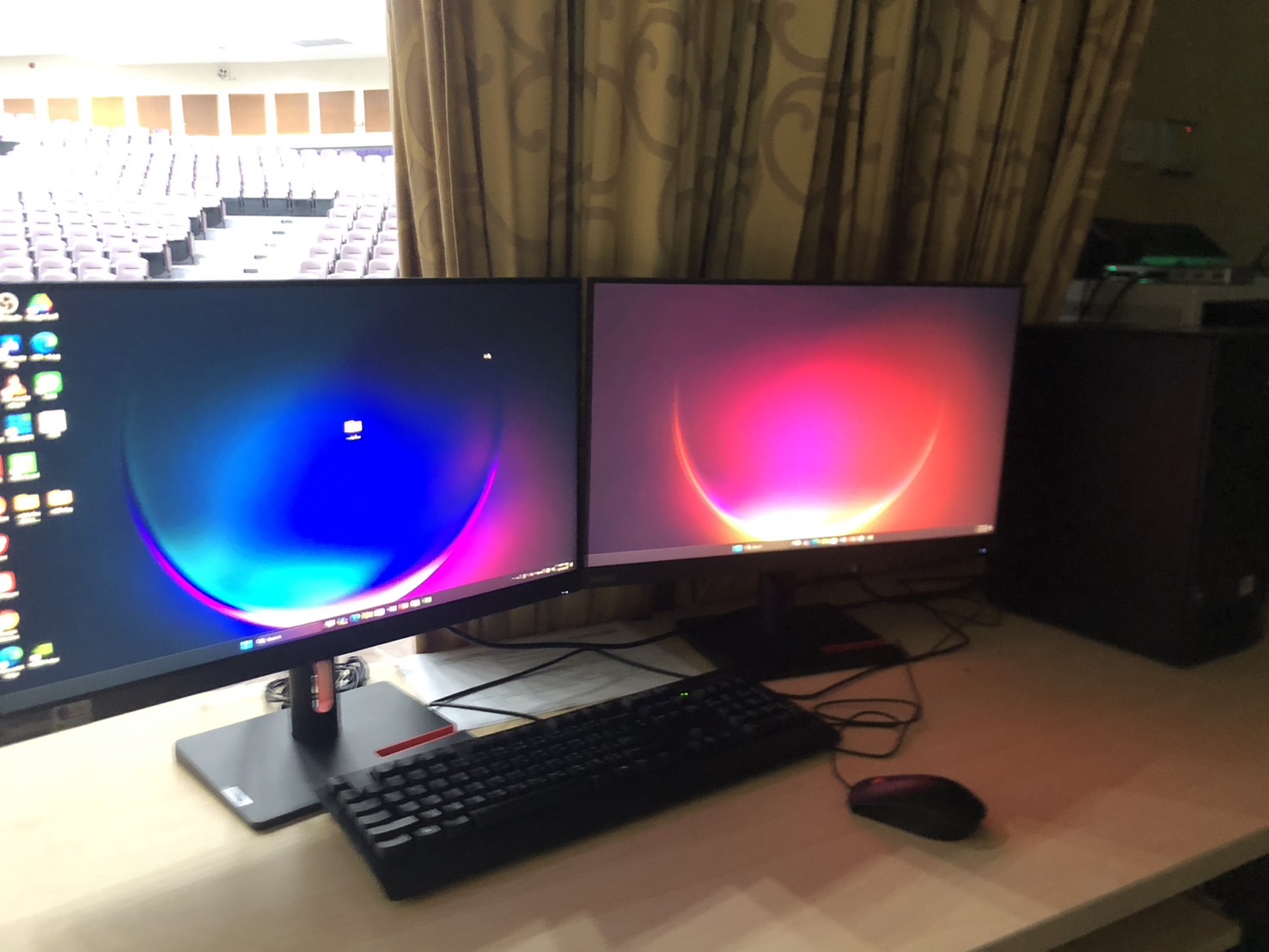

                        8.เปิดคอมพิวเตอร์ประจำห้องประชุมใหญ่ไทยบุรี กดเลือกสื่อที่ใช้งานเพื่อปล่อยสัญญาณภาพออกสู่จอ LED



                         9.ตรวจสอบสัญญาณภาพของจอ LED หากไม่มีสัญญาณภาพให้เช็คสายสัญญาณภาพบริเวณเครื่องคอมพิวเตอร์ประจำห้องประชุม และจุดเชื่อมต่อสายสัญญาณภาพบริเวณผนังห้องประชุมบนเวที

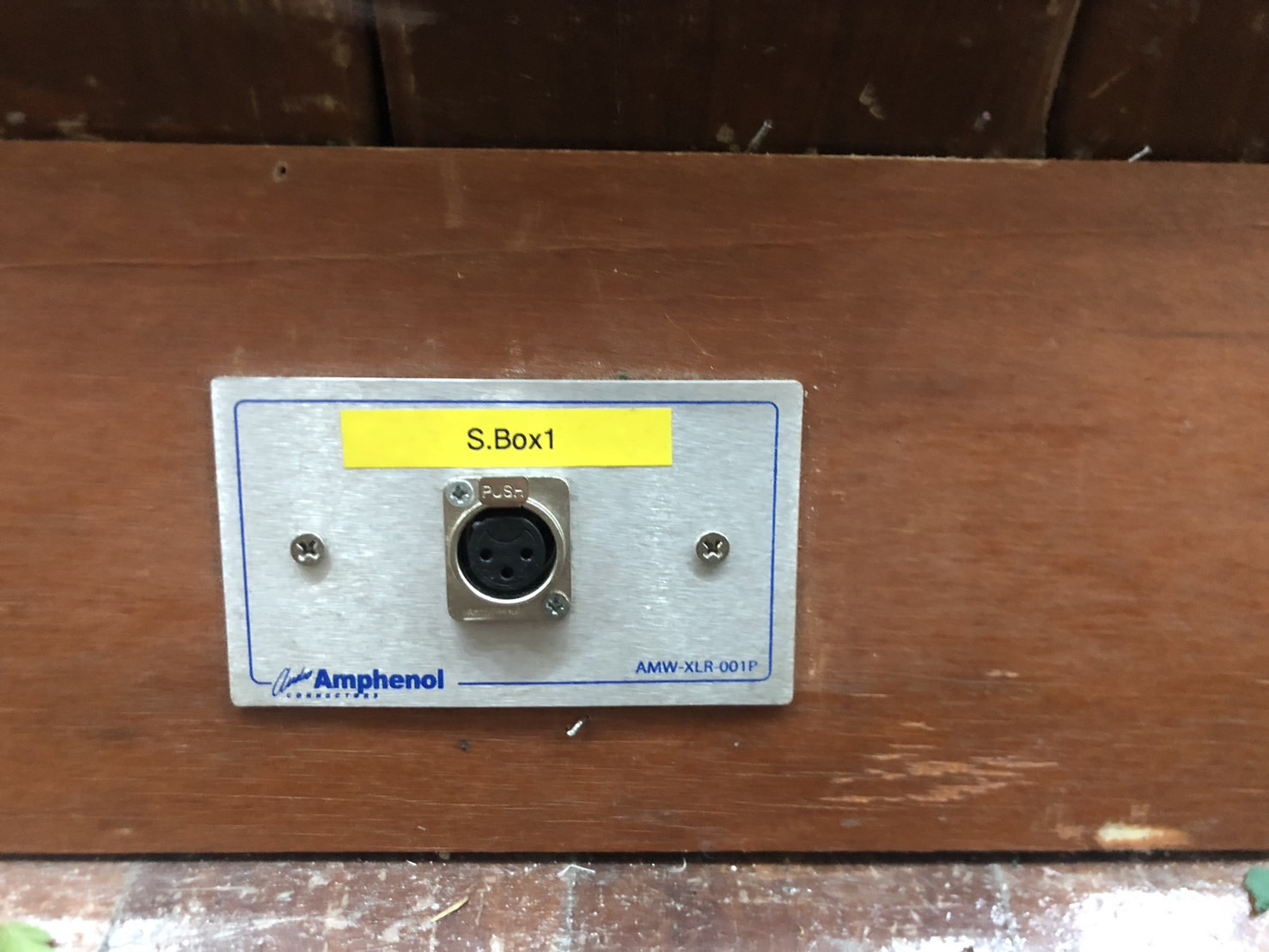

                       10.ต่อสายไมโครโฟนกับช่องต่อ XLR ตัวเมีย ตามที่ผู้ขอใช้บริการต้องการบริเวณเวทีด้านหน้าห้องประชุม ช่องต่อ S.Box  ที่1-6 ไมค์โครโฟนไร้สาย channel ที่ 1-8 เปิดเสียงไมค์และปรับแต่งสัญญาณเสียงบนเฟดเดอร์ของมิกเซอร์  ทดสอบและตรวจสอบระดับความดังของเสียงหน้าเวทีและในห้องประชุมใหญ่ไทยบุรี

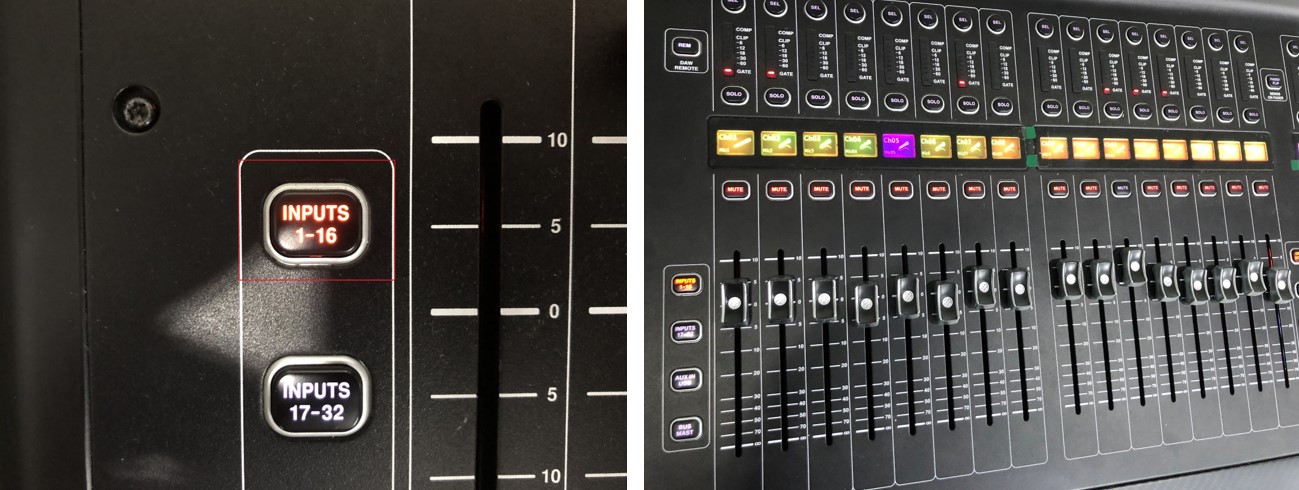

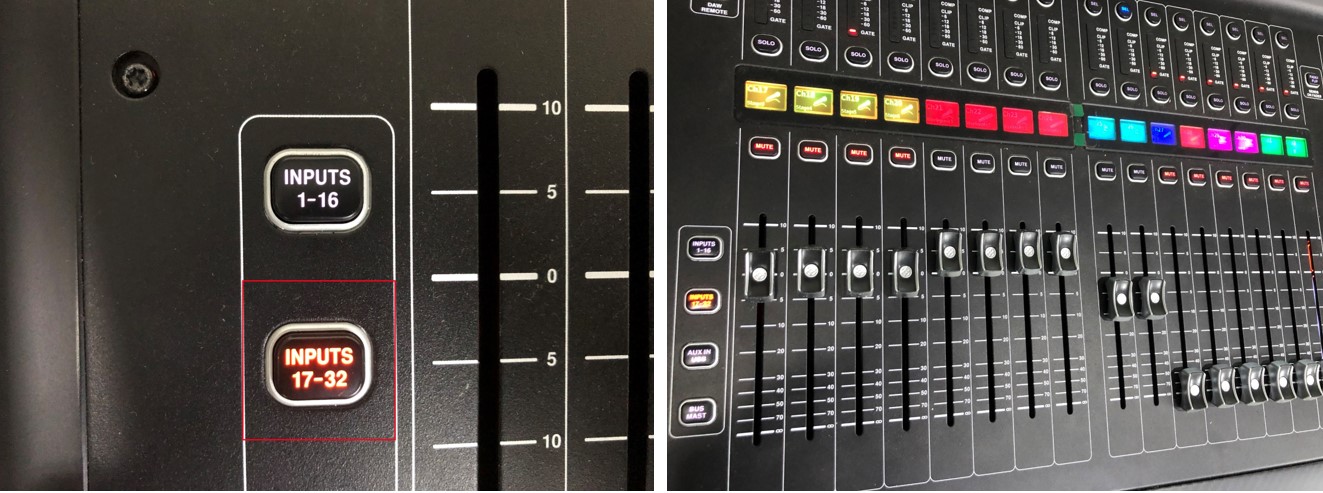

                            - เมื่อได้ต่อสายไมโครโฟนกับช่องต่อ XLR ตัวเมียบริเวณเวทีห้องประชุม ตามจุดที่ต้องการแล้ว ให้กดปุ่ม INPUTS 1-16 และ INPUT 17-32 เพื่อเลื่อนปุ่มเฟดเดอร์ในแชนแนลบนมิกเซอร์ กด SEL เพื่อปรับตั้งค่า Gain   Equalizer  Monitor และค่าอื่นในช่องแชนแนล

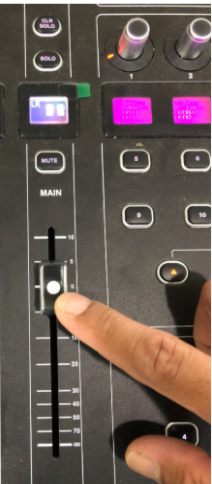

                          - ปรับระดับเสียงของมอนิเตอร์บนเวทีให้ได้ระดับเสียงที่เหมาะสม เลื่อนปุ่มเฟดเดอร์มาสเตอร์ของมิกเซอร์ในระดับกลางที่ 0 เดซิเบล เพื่อเปิดเสียงออกลำโพง

                       11.ตรวจสอบสัญญาณเสียงของไมโครโฟนแต่ละช่องและเสียงคอมพิวเตอร์หากไม่มีสัญญาณเสียง ให้เช็คจุดต่อสาย  และเช็คปุ่มเฟดเดอร์ของช่องสัญญาณเสียงของมิกเซอร์ว่าได้เลื่อนปุ่มเฟดเดอร์ไมโครโฟนและปุ่มเฟดเดอร์เสียงคอมพิวเตอร์เพื่อเปิดสัญญาณเสียงเรียบร้อยแล้วหรือยัง

                       12.ทำงานควบคุมสื่อโสตทัศนูปกรณ์ห้องประชุมใหญ่ไทยบุรี

                       13..เลื่อนปุ่มเฟดเดอร์ลงเพื่อปิดสัญญาณเสียงไมโครโฟนสัญญาณเสียงคอมพิวเตอร์ในมิกเซอร์ ปิดเครื่องจ่ายไฟฟ้าลำโพงไลน์อาร์เรย์ ชัตดาวน์มิกเซอร์และปิดสวิตซ์หลังเครื่อง

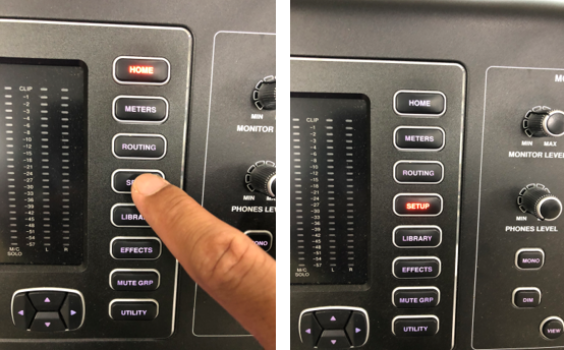

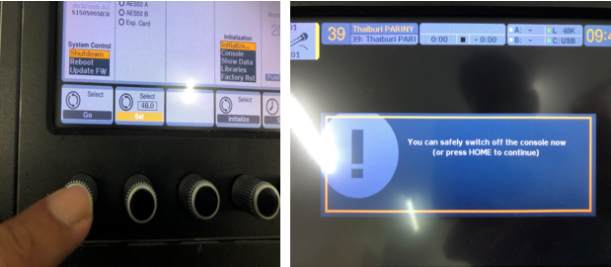

                             -การชัดดาวน์เครื่องมิกเซอร์ กดปุ่ม SETUP ที่เครื่อง

                             -เลือกแท็บ GLOBAL หมุนปุ่มปรับเพื่อเลื่อน cursor มาที่ shutdown กดที่บนปุ่มหมุนปรับของมิกเซอร์ เครื่องมิกเซอร์จะแสดงข้อความ you can safely switch off the console now ( or press Home to continue) จากนั้นปิดสวิตซ์ด้านหลังเครื่องมิกเซอร์

                         -ปิดเครื่องสำรองไฟฟ้าห้องควบคุม กดปุ่ม OFF ค้างไว้เมื่อได้ยินสัญญาณเสียงหยุดกดปุ่ม

                        14.ปิดเครื่องคอมพิวเตอร์ประจำห้องประชุมใหญ่ไทยบุรี

                        15.ปิดสวิตซ์เบรกเกอร์เมนควบคุมระบบไฟฟ้าหลักจอ LED และรบบไฟเวที

                        16.จบการทำงาน
