ขั้นตอนการปฏิบัติงาน
คู่มือการใช้งานระบบบันทึกภาพและเสียง(Tricaster)อาคารไทยบุรีเบื้องต้น เพื่อควบคุมอุปกรณ์กล้องและอุปกรณ์เสริม ในห้องประชุม 1,500 ที่นั่ง อาคารไทยบุรี
1.เปิดเครื่องสำรองไฟฟ้า (UPS) แบรนด์ Cleanline รุ่น T-Series (True On-line) โดยกดที่ปุ่มที่4(ON/ENTER) นับจากซ้ายมือ เพื่อให้สถาณะของเครื่องสำรองไฟ(UPS) ON ทั้ง 2 เครื่องที่มีอยู่ในห้องควบคุม ดังรูปที่ 1 และหลังเปิดใช้งาน จอ LCD จะแสดงผลการเปิดใช้งาน

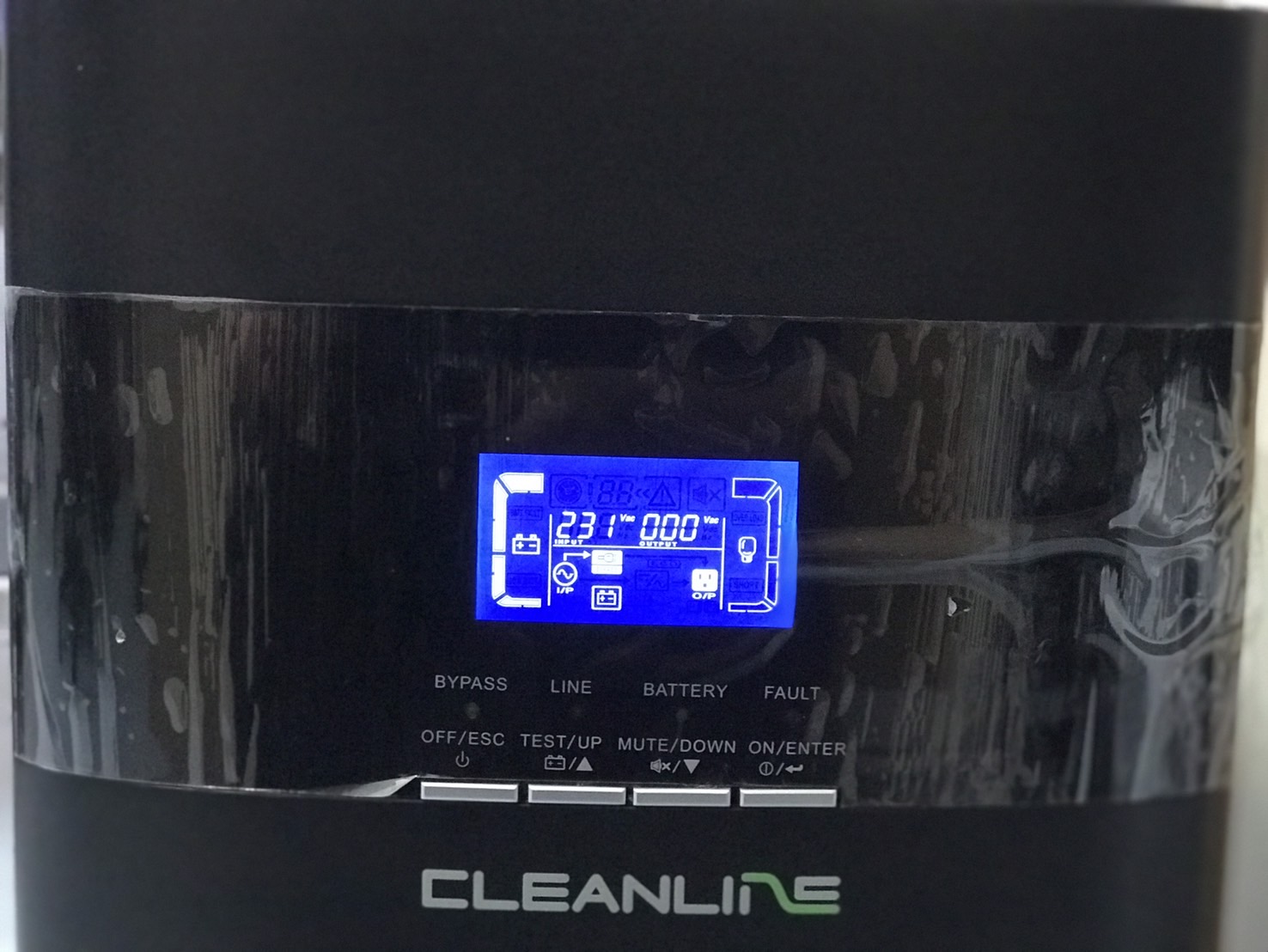

รูปที่ 1 เครื่องสำรองไฟ(UPS)
2.ใช้รีโมทกดเปิดเครื่องรับสัญญาณโทรทัศน์ ทั้งจำนวน 2 เครื่อง ในห้องควบคุม
3.ใช้รีโมทกดเปิดเครื่องรับสัญญาณโทรทัศน์ทั้ง 2 เครื่อง และกดเปิดเครื่องบันทึกวิดีโอด้านข้างจอฝั่งขวามือปุ่มบนสุด โดยให้สังเกตุจอมอนิเตอร์จะแสดงผลพร้อมใช้งานดังรูปที่ 2

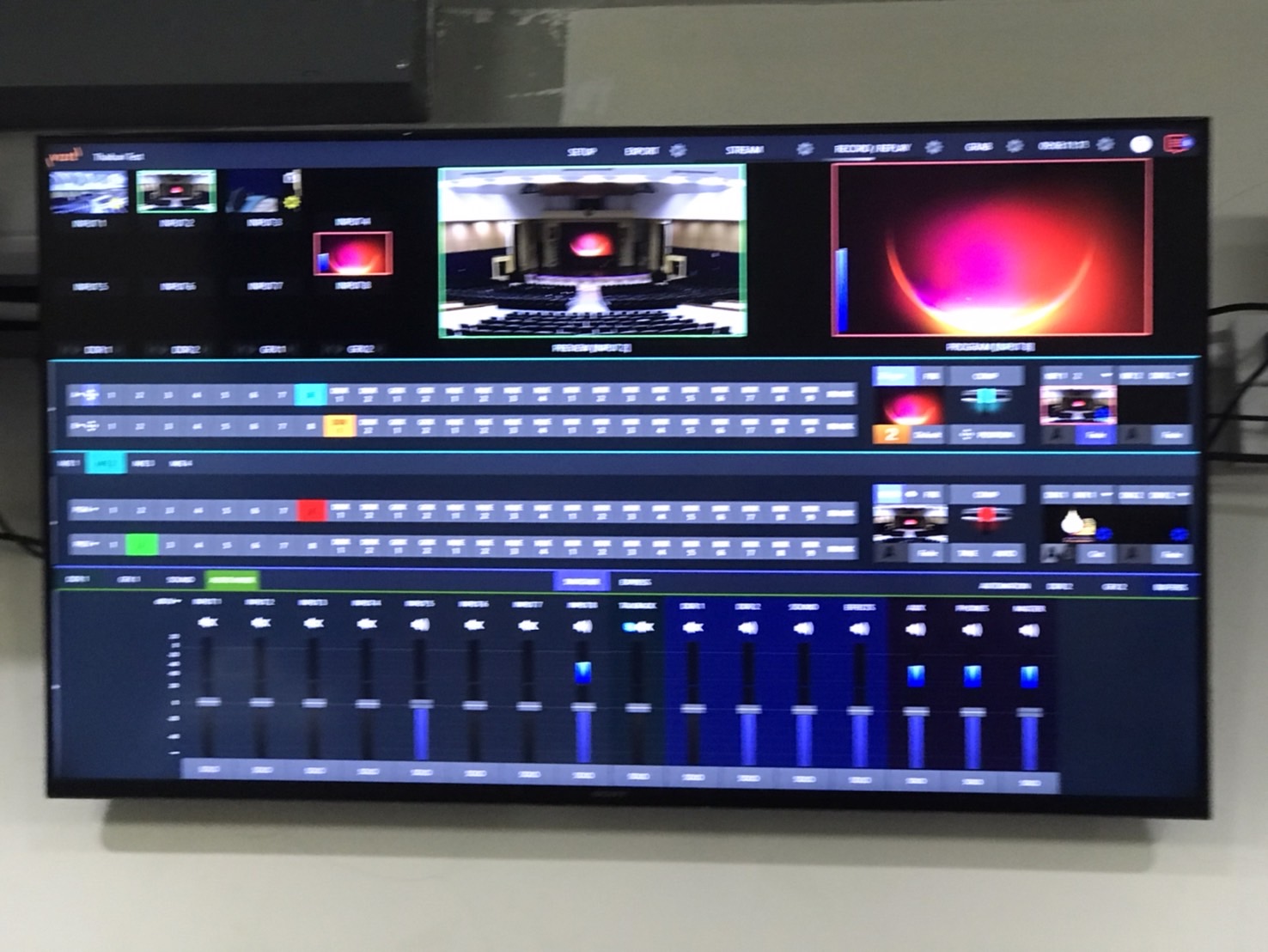

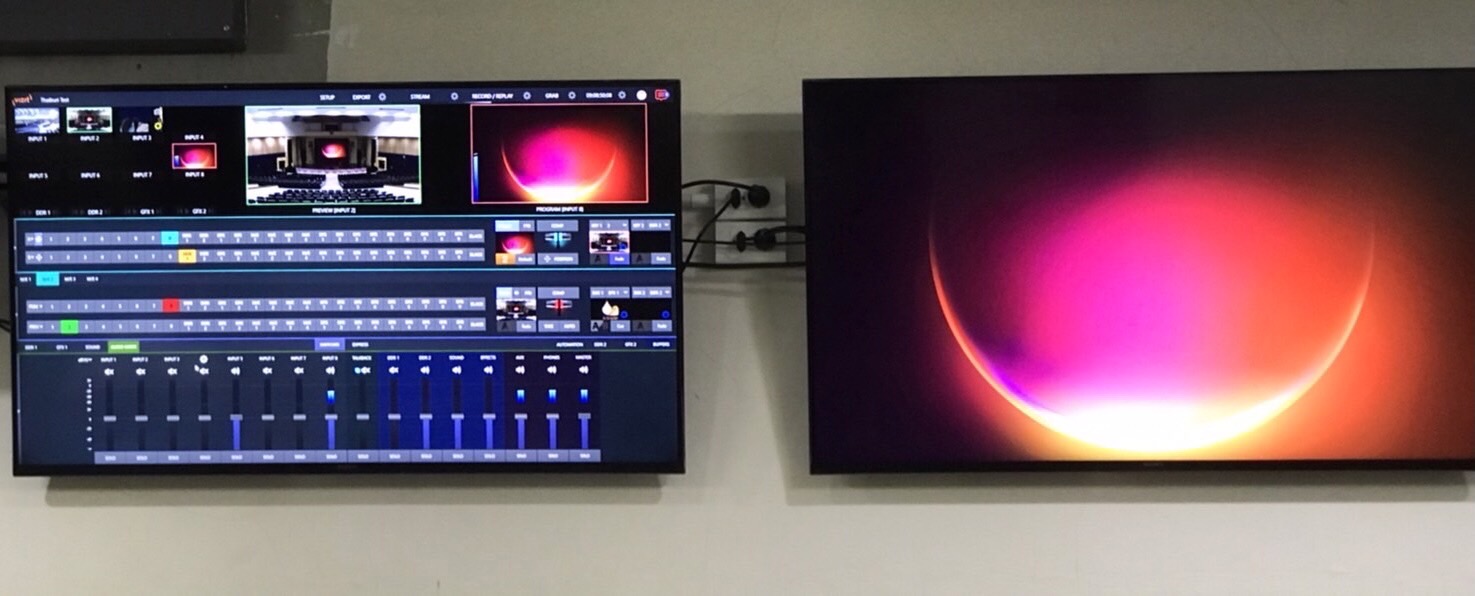

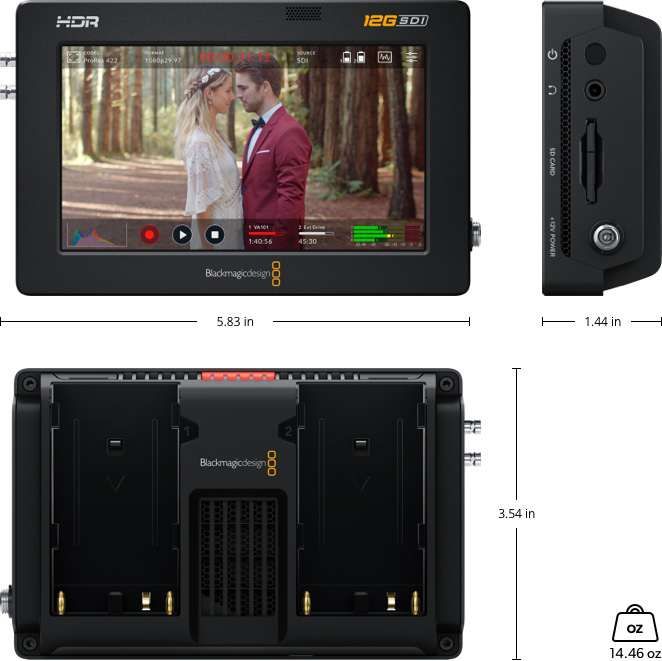

รูปที่ 2 จอมอนิเตอร์และเครื่องบันทึกวิดีโอ
4.กดปุ่มด้านบนของเครื่อง TriCaster เพื่อเปิดใช้งาน

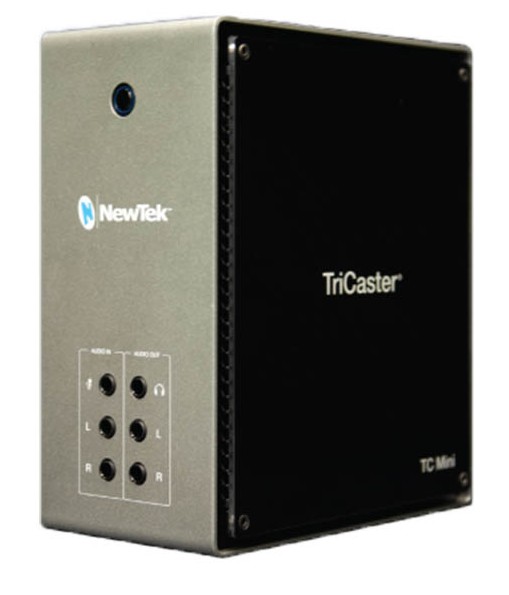

รูปที่ 3 เครื่อง TriCaster

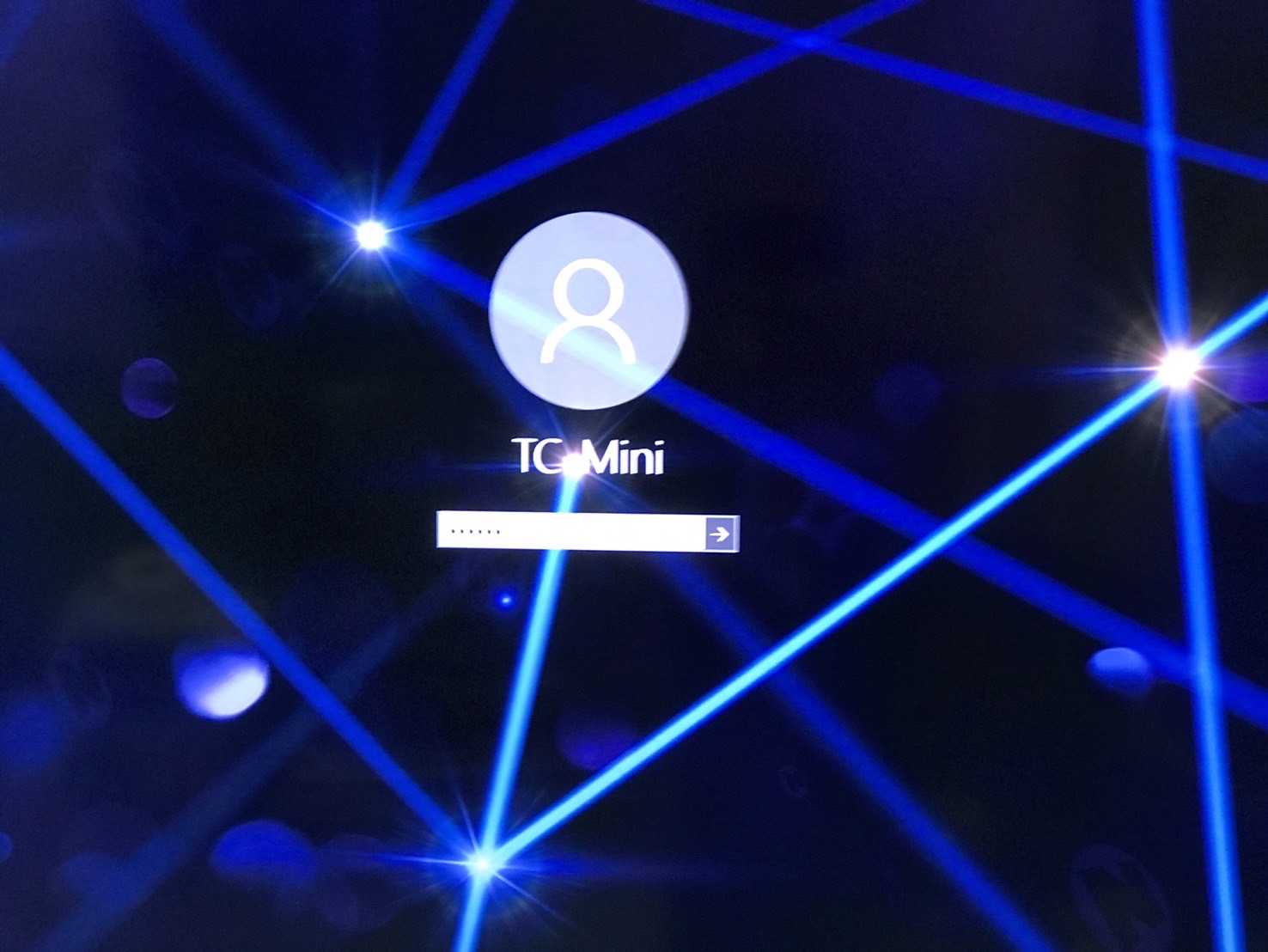

5.สังเกตุที่หน้าจอเครื่องรับสัญญาณโทรทัศน์จะขึ้นแสดงผลตามรูปที่ 4 ให้กดปุ่ม ENTER ที่ คีย์บอร์ด 1 ครั้ง เพื่อใส่ Password (TriCaster) และหลังจากใส่ Password เสร็จเรียบร้อยให้กดปุ่ม ENTER ที่ คีย์บอร์ด 1 ครั้ง เพื่อเป็นการยืนยันในการเข้าใช้งาน แล้วรอโปรแกรมประมวลผล ดังรูปที่ 5

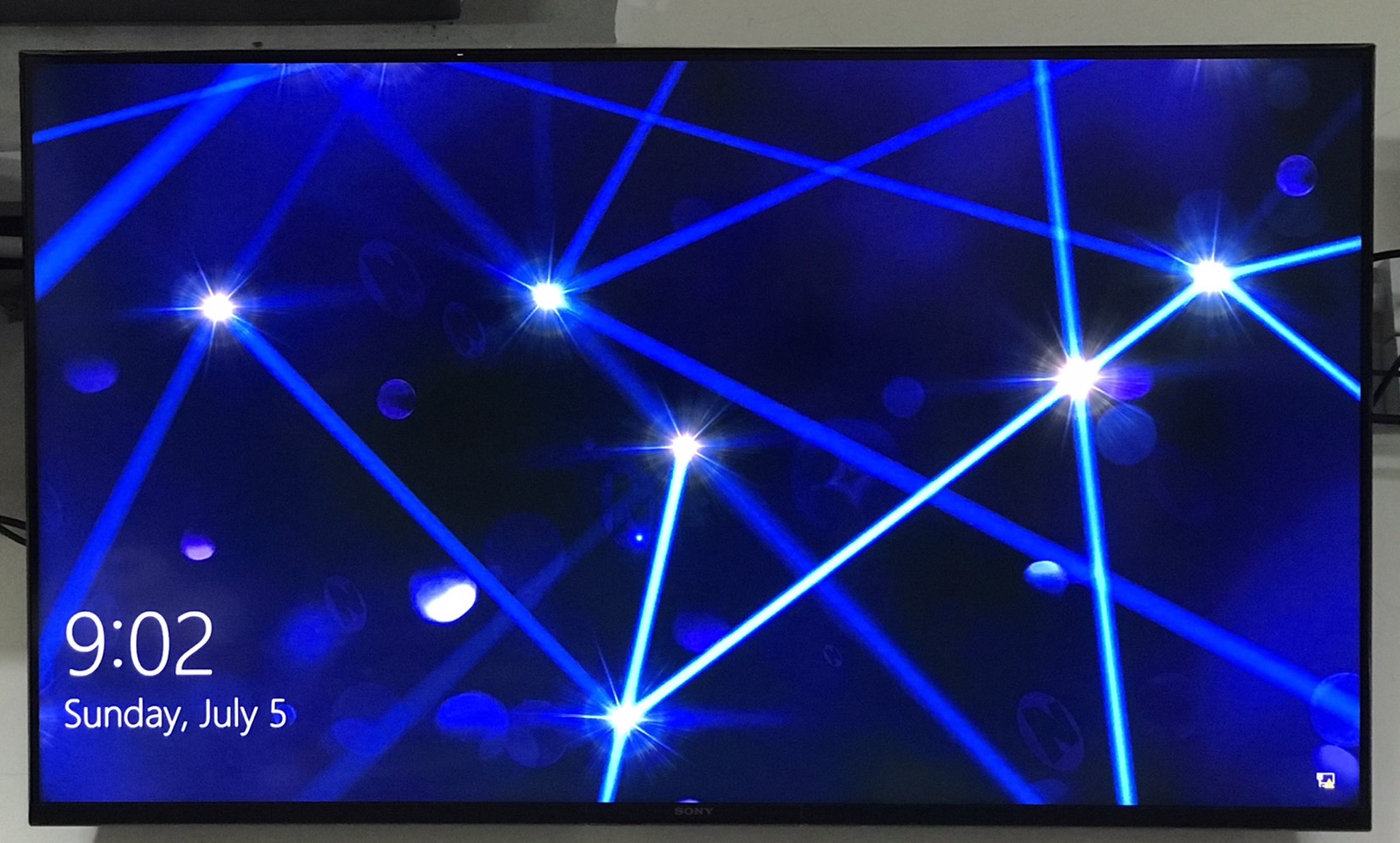

รูปที่ 4 กระบวนการเข้าใช้งาน1
รูปที่ 5 กระบวนการเข้าใช้งาน2
6.กดเลือกปุ่ม Start Live Production ที่ด้านมุมขวาล่าง ดังรูปที่ 6 แล้วรอโปรแกรมประมวลผล

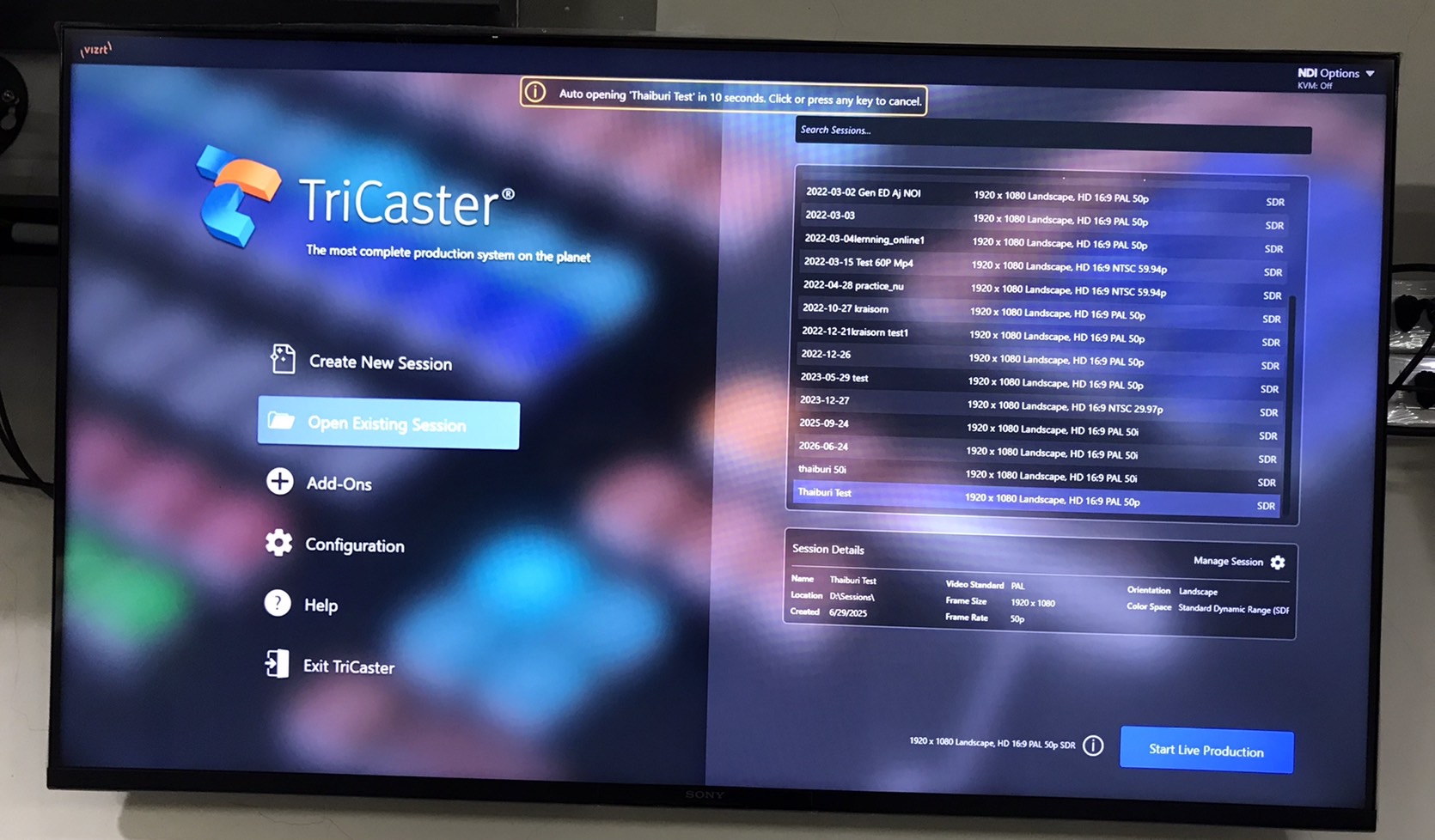

รูปที่ 6 กระบวนการเข้าใช้งาน3
7.โปรแกรมของเครื่อง TriCaster พร้อมใช้งาน ดังรูปที่ 7
รูปที่ 7 เครื่อง TriCaster พร้อมใช้งาน
8.ใช้งานบอร์ดควบคุมเครื่อง TriCaster ดังรูปที่ 8 เพื่อการใช้งาน โดยในที่นี้ให้ดูในบอร์ดควบคุมเครื่อง TriCaster ที่แถว PROGRAM และ PREVIEW เป็นหลัก
SOURCE INPUT ของบอร์ดควบคุมเครื่อง TriCaster จะมีทั้งหมด 14 INPUT (1 – M/E4) ให้เราสามารถเลือกใช้งาน โดยขณะนี้ห้องประชุม 1,500 ที่นั่ง อาคารไทยบุรี ได้ติดตั้งกล้อง, เครื่องคอมพิวเตอร์ และอุปกรณ์เสริม ไว้สำหรับเป็น SOURCE INPUT ของบอร์ดควบคุมเครื่อง TriCaster ดังนี้
SOURCE INPUT1 เป็นกล้อง1 ด้านข้างซ้ายมือของห้องประชุม 1,500 ที่นั่ง อาคารไทยบุรี
SOURCE INPUT2 เป็นกล้อง2 ตรงกลางด้านหลังของห้องประชุม 1,500 ที่นั่ง อาคารไทยบุรี
SOURCE INPUT3 เป็นกล้อง3 ด้านข้างขวามือของห้องประชุม 1,500 ที่นั่ง อาคารไทยบุรี
SOURCE INPUT4 เป็นกล้องเสริม ด้านหน้าของห้องประชุม 1,500 ที่นั่ง อาคารไทยบุรี
SOURCE INPUT6 เป็นสัญญาณภาพจากเครื่องคอมพิวเตอร์ในห้องควบคุม
SOURCE INPUT7 เป็นสัญญาณภาพจากเครื่อง APPLE TV
SOURCE INPUT8 เป็นสัญญาณภาพจากเครื่องคอมพิวเตอร์หน้าเวที
สถานะไฟสีแดง ในแถว PROGRAM ดังรูปที่ 8 หมายถึง ขณะนี้กำลัง ON AIR โดยใช้สัญญาณภาพของ SOURCE INPUT1
สถานะไฟสีเขียว ในแถว PREVIEW ดังรูปที่ 8 หมายถึง ขณะนี้กำลัง STANDBYE โดยใช้สัญญาณภาพของ SOURCE INPUT8 เพื่อรอ ON AIR
การสลับสัญญาณภาพในการ ON AIR สามารถทำได้ 3 วิธี กดปุ่ม TAKE, AOTO หรือ ดึงคันโยก ของบอร์ดควบคุมเครื่อง TriCaster

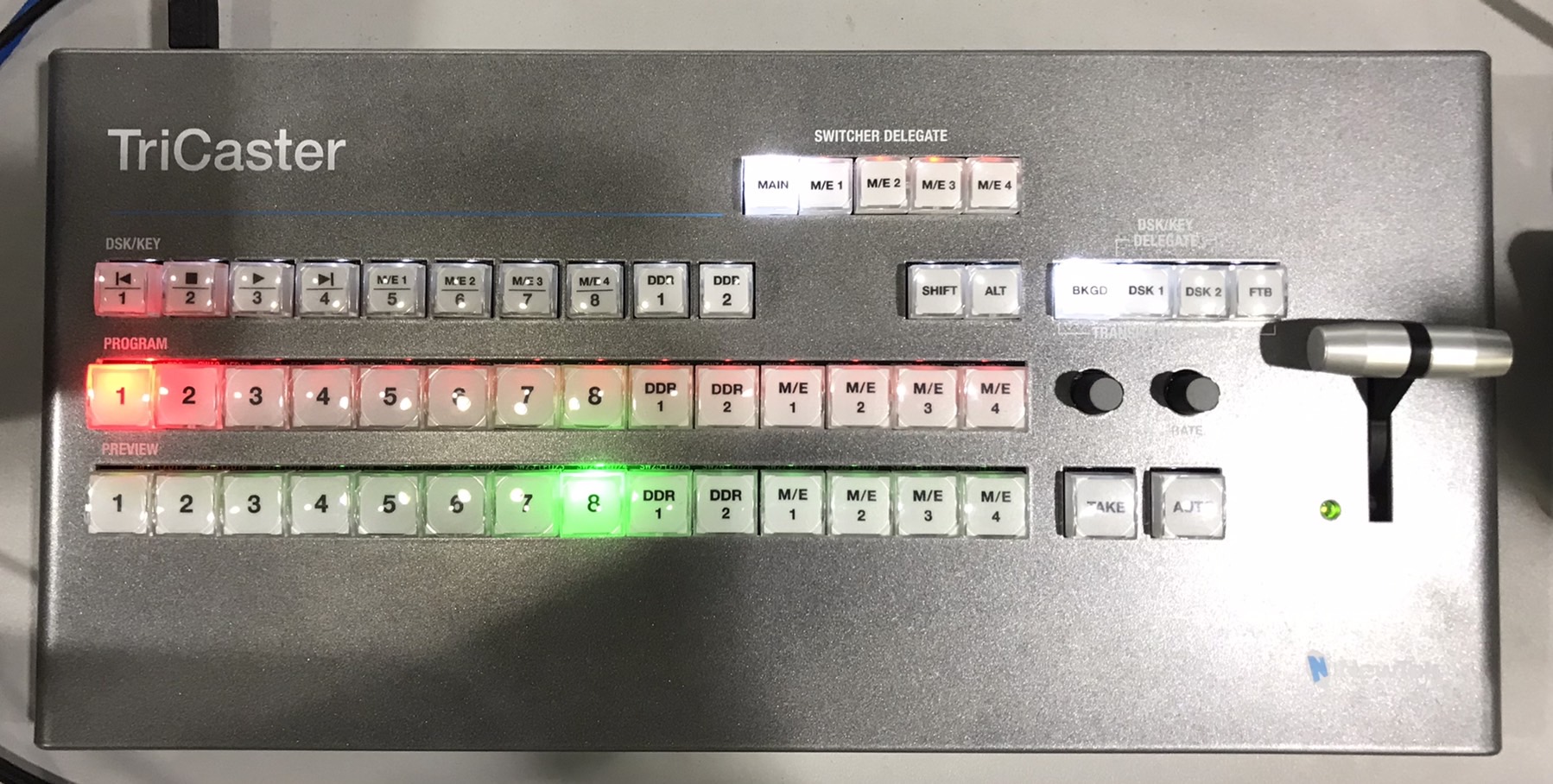

รูปที่ 8 บอร์ดควบคุมเครื่อง TriCaster
9.สรุปตามรูปที่ 9 สามารถอธิบายการใช้งานเครื่อง TriCaster ได้ดังนี้
เครื่อง TriCaster กำลัง ON AIR(PROGRAM) โดยใช้สัญญาณภาพของ SOURCE INPUT8 ซึ่งเป็นเครื่องคอมพิวเตอร์หน้าเวที และมี SOURCE INPUT2 เป็นกล้อง2 ตรงกลางด้านหลังของห้องประชุม 1,500 ที่นั่ง อาคารไทยบุรี กำลังรอ STANDBYE(PREVIEW) ทั้งนี้การจะนำภาพ ON AIR ขึ้นจอ LED ตามรูปที่10 ของห้องประชุมให้ไปอ่านรายละเอียด คู่มือการใช้งานระบบภาพและเสียงห้องประชุมใหญ่ไทยบุรี(นายสุทธิรักษ์ จริตงาม)
รูปที่ 9 ภาพ ON AIR ของเครื่อง TriCaster

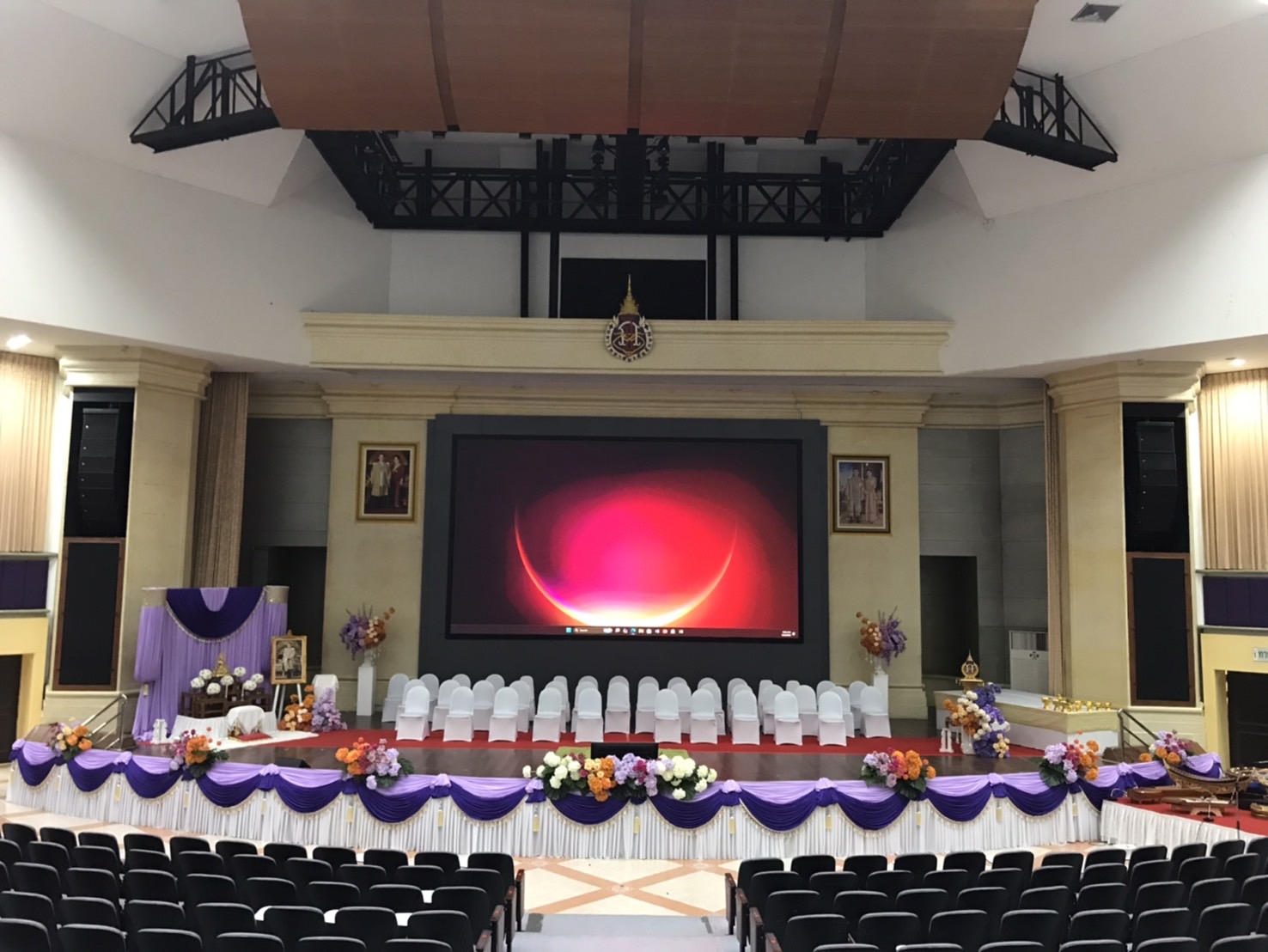

รูปที่ 10 จอ LED ห้องประชุม 1,500 ที่นั่ง อาคารไทยบุรี
10.การปิดใช้งานเครื่อง TriCaster ให้ใช้ Mouse เลื่อนไปคลิ๊ก ที่ File มุมด้านซ้ายบนของจอ แล้วเลื่อน Mouse มาคลิ๊ก ที่ Exit ตามรูปที่ 11

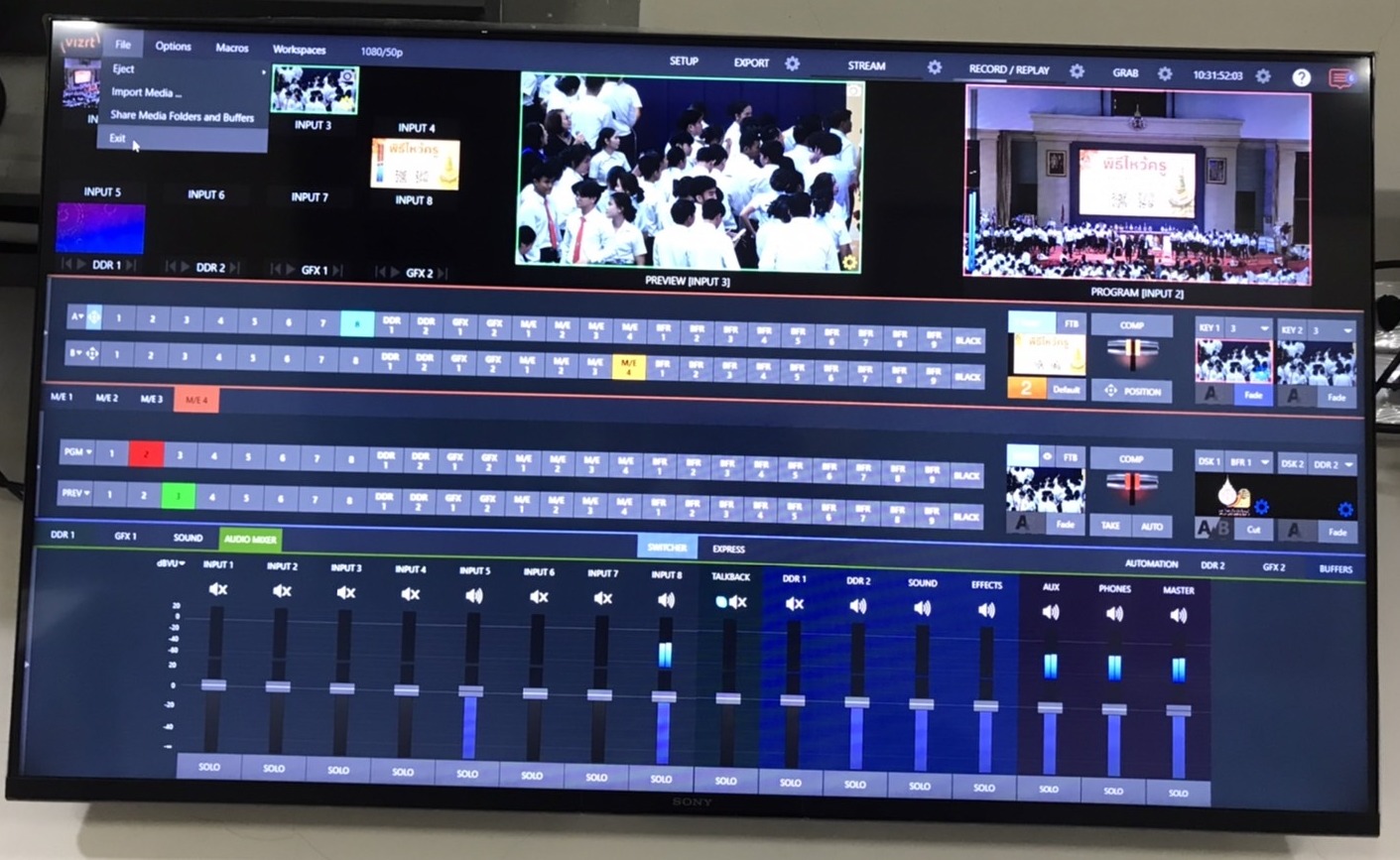

รูปที่ 11 ปิดใช้งานเครื่อง TriCaster

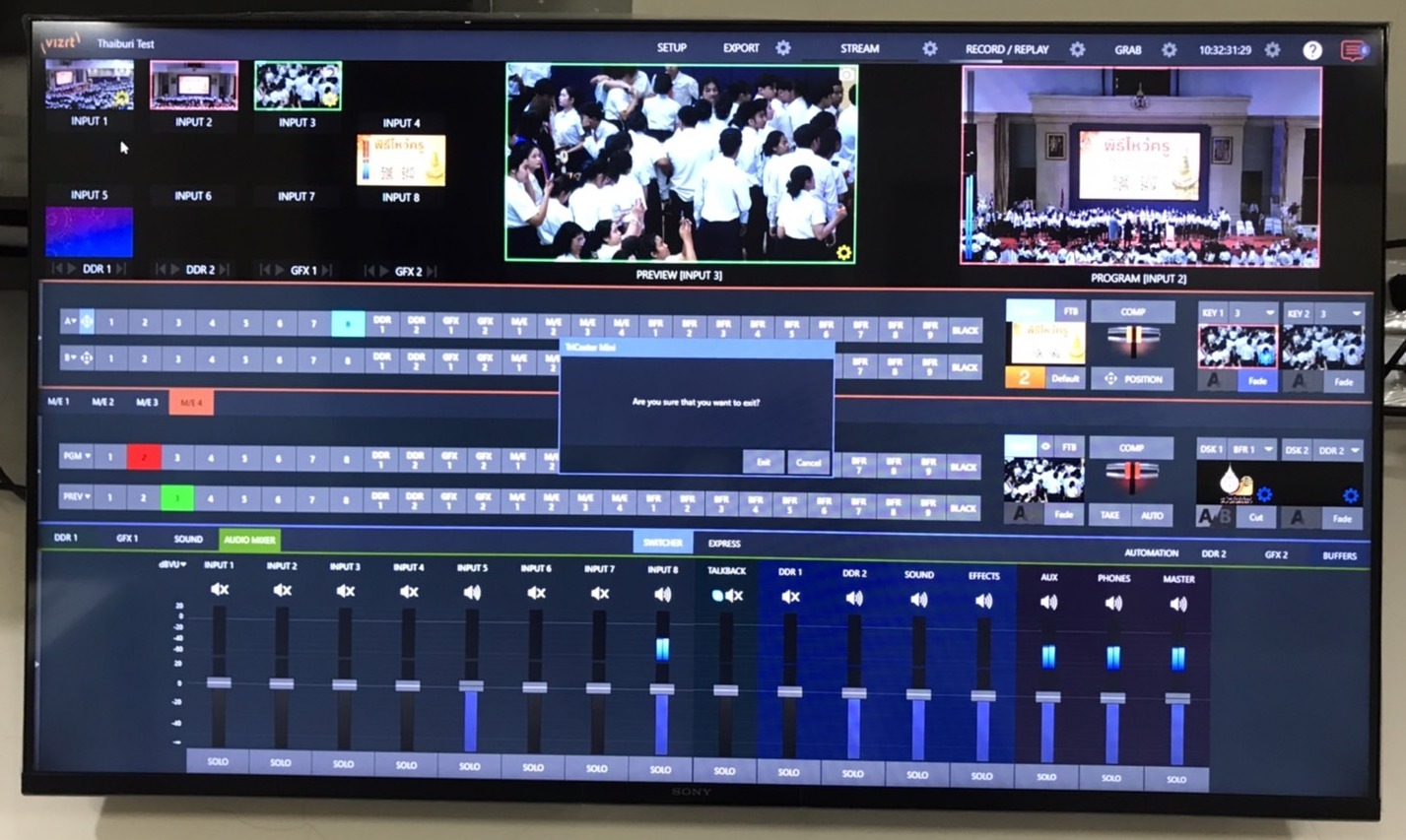

11.ใช้ Mouse คลิ๊กเลือกยืนยัน Exit อีกครั้ง ตามรูปที่ 12
รูปที่ 12

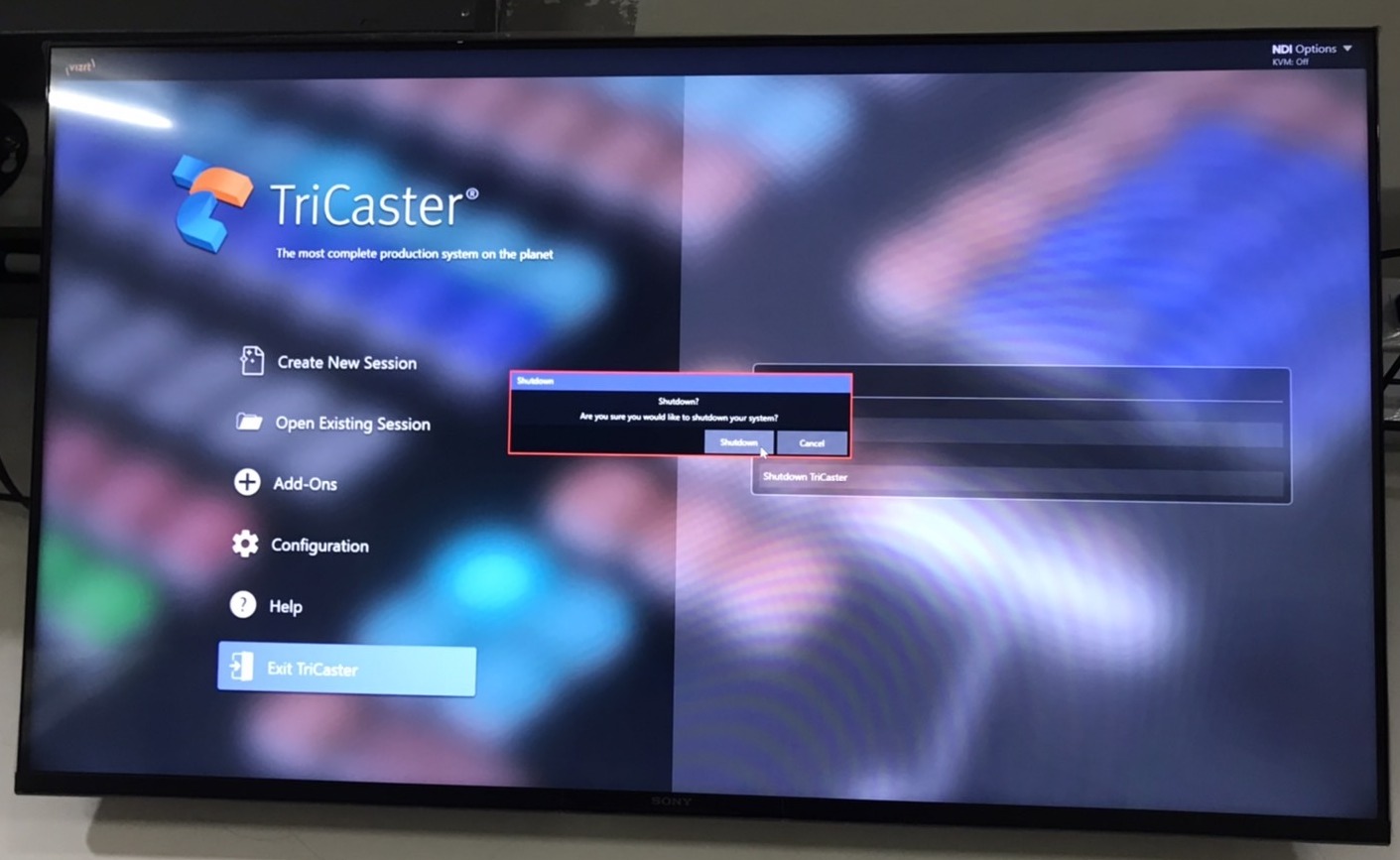

12.ใช้ Mouse คลิ๊ก Exit Tricaster แล้วเลื่อน Mouse ไปคลิ๊ก Shutdown Tricaster และใช้ Mouse คลิ๊ก Shutdown อีกครั้ง ตามรูปที่ 13 เป็นการปิดเครื่องที่สมบูรณ์
รูปที่ 13
13.ปิดเครื่องสำรองไฟฟ้า (UPS) แบรนด์ Cleanline รุ่น T-Series (True On-line) โดยกดที่ปุ่มที่1(OFF/ESC) นับจากซ้ายมือ เพื่อให้สถาณะของเครื่องสำรองไฟ(UPS) OFF ทั้ง 2 เครื่องที่มีอยู่ในห้องควบคุม ดังรูปที่ 14 และหลังเปิดใช้งาน จอ LCD จะแสดงผลการปิดใช้งานตามรูปที่ 14
รูปที่ 14
